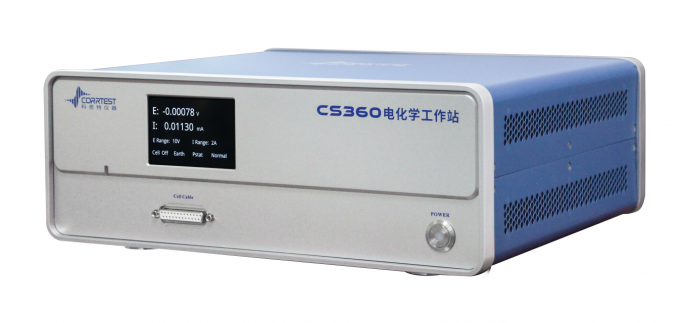

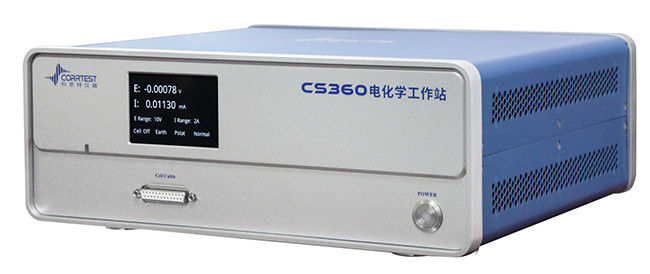

Υψηλής συχνότητας 8MHz EIS Potentiostat galvanosatt μοντέλο CS360

SΠιθανότατος/γαλβανόστατοςμε EISΣχήμαCS360 αποτελείται από γεννήτρια αυθαίρετης λειτουργίας DDS, δυνατοστάτη / γαλβανόστατο και FRA. Με τη βοήθεια ενσωματωμένων διπλών μετατροπών AD Delta-sigma 24 bit,επιτυγχάνει εξαιρετική σταθερότητα και υψηλή δυναμική (1mV) και διακρίσεις ρεύματος (1pA)Με συχνότητα EIS έως και 8MHz, το CS360 ήταν ένα ιδανικό εργαλείο για τη μελέτη των στερεών ηλεκτρολυτών.

Εφαρμογές του δυνατοστάτη CS360

- Ενεργειακά υλικά (μπαταρίες στερεών ατόμων, μπαταρίες ιόντων λιθίου, ηλιακές κυψέλες, κυψέλες καυσίμου, υπερσυμπιεστές κλπ.)

- Ηλεκτροκαταλύσεις (HER, OER, ORR, CO2RR, NRR, διάσπαση νερού)

- Αντιδραστικοί μηχανισμοί ηλεκτροσύνθεσης, ηλεκτροθέσπισης, ανοδικής οξείδωσης, ηλεκτρολύσεως

- Μεταλλική διάβρωση, αναστολέας διάβρωσης, επικάλυψη και αποτελεσματικότητα της καθοδικής προστασίας

Με τα πλεονεκτήματα της υψηλής πυκνότητας ενέργειας, της γρήγορης φόρτισης και εκφόρτισης και της μακράς διάρκειας ζωής, οι μπαταρίες στερεού συστήματος χρησιμοποιούνται ευρέως σε ηλεκτρικά οχήματα, φορητές συσκευές και ούτω καθεξής.αναστολή της φλόγας και αναστολή της ανάπτυξης των δενδρίτωνΤο ElS είναι μια σημαντική τεχνική για τη μελέτη της απόδοσης των μπαταριών στερεής κατάστασης.ηλεκτροχημικές αντιδράσεις, κλπ., μετρώντας το EIS σε διάφορες περιοχές συχνοτήτων, παρέχοντας σημαντική θεωρητική βάση και τεχνική υποστήριξη για την ανάπτυξη υψηλής απόδοσης μπαταριών πλήρως στερεών στοιχείων.

Η συχνότητα EIS μπορεί να είναι έως και 8MHz για το δυνατοστάτη/γαλβανόστατο/ηλεκτροχημικό σταθμό εργασίας CS360, ο οποίος μπορεί να καλύπτει την ανάγκη δοκιμής EIS υψηλής συχνότητας σε στερεούς ηλεκτρολύτες.Μελέτη των στερεών ηλεκτρολυτών με ιδιαίτερη έμφαση στη συμπεριφορά της παρεμπόδισης στην περιοχή υψηλής συχνότητας- μας βοηθά να ποσοτικοποιήσουμε την ηλεκτρονική και ιονική αγωγιμότητα, να βρούμε μικροδομικά προβλήματα του υλικού (όπως τα αποτελέσματα των ορίων των κόκκων) και έτσι να παρέχουμε καθοδήγηση για τη βελτιστοποίηση του υλικού,και βελτίωση της απόδοσης της μπαταρίας.

Κρατητής μπαταρίας στερεής κατάστασης

Σχήμα κύματος της δοκιμής EIS

Προδιαγραφές - CS360 δυνατοστάτης

Υποστήριξη διαμόρφωσης 2-, 3- ή 4-ηλεκτροδίων

Μέγιστο ισχύος ισχύος: ±10V

Μέγιστο ρεύμα εξόδου: ±2A

Ακριβότητα ελέγχου δυναμικού: 0,1% × πλήρες εύρος±1mV

Ακριβότητα ελέγχου ρεύματος: 0,1% × πλήρες εύρος

Δυναμική ανάλυση: 1μV

Ευαισθησία ρεύματος:1pA

Χρόνος αύξησης δυναμικού: ≤1μs

Αντίσταση εισόδου ηλεκτροδίου αναφοράς:10¹³Ως εκ τούτου, θα πρέπει να

Εισερχόμενο ρεύμα βάσης: ≤ 10pA

Περιοχή δυναμικού: ±200mV, ±2,5V, ±5V, ±10V, 4 περιοχές

Πεδίο ρεύματος: ±200pA ~ ±2 A, 11 περιοχές

Τεχνική ένταση: ±30V

Ταχύτητα σάρωσης CV και LSV: 0,001mV/s~10kV/s

Δύναμη εκτίμησης

Αυξημένη ισχύς ρεύματος κατά τη διάρκεια της σάρωσης: 1mA@1A/ms

Ενίσχυση δυναμικού κατά τη διάρκεια της σάρωσης: 0,02mV @ 1V/ms

Συχνότητα SWV: 0,001~100kHz

Πύλη DPV και NPV πλάτος: 0,001 ~ 100s

Αγορά δεδομένων AD: 16bit@1MHz, 20bit @1kHz

Απελευθέρωση DA: 20 bit

Ελάχιστη αύξηση δυναμικού στο CV: 0,02mV

Φίλτρα χαμηλής διέλευσης: επτά δεκαετίες

Διάστημα δυναμικού και ρεύματος: χειροκίνητος/αυτόματος διακόπτη

Τρόπος εδάφους: πλωτό, γείωση, υποστηρίζει ZRA

Επικοινωνία: USB2.0, RJ45 Ethernet

Λειτουργικό σύστημα: Windows 10/11

Ηλεκτρική τροφοδοσία: 90~240V AC 50/60Hz

Βάρος / Διαστάσεις: 6,5kg, 36 x 30 x 16 cm

Ηλεκτροχημική Φασματοσκόπηση Αντίστασης (EIS)

Γεννήτρια σήματος

Περιοχή συχνοτήτων:10μHz~8 MHz

Αμβλήσιμο εναλλασσόμενου ρεύματος: 1mV ~ 2500mV

Συνεχής διάκενη: -10~+10V

Αντίσταση εξόδου DDS: 50Ω

Ακριβότητα συχνότητας: 0,1%

Ανάλυση σήματος: 0.1mV RMS

Σχήμα κύματος: κύμα sinus, τριγωνικό κύμα και τετραγωνικό κύμα

Διαστρέβλωση κυμάτων: < 1%

Τρόπος σάρωσης: λογαριθμικός/γραμμικός, αύξηση/μείωση

Αναλυτής σήματος

Χρόνος ολοκλήρωσης: ελάχιστο:10 ms ή ο μεγαλύτερος χρόνος κύκλου

Μέγιστο:10⁶κύκλους ή 10⁵σ

Μετρητική καθυστέρηση: 0~10⁵σ

Αντιστάθμιση αντιστάθμισης συνεχούς ροής

Δυναμική αυτοματικής αντιστάθμισης: -10V~+10V

Πεδίο αντιστάθμισης ρεύματος: -2A~+2A

Διάστημα συχνότητας 8 δεκαετιών, αυτόματη και χειροκίνητη ρύθμιση

Τεχνικές

Σταθερή πόλωση:

Δυναμικό ανοικτού κυκλώματος (OCP)

Ποντικοστατική (καμπύλη I-T)

Γκαλβανιοστατικά

Ποντικοδυναμική (γραφή του Τάφελ)

Γκαλβανδυναμική (DGP)

Περαστική πόλωση:

Πολλαπλά δυνατά βήματα

Πολλαπλά Στάδια ρεύματος

Πιθανές βήμα σκάλας (VSTEP)

Γκαλβανική σκάλα-βήμα (ISTEP)

Μέθοδος Chrono:

Χρονοποτεντομετρία (CP)

Χρονοαμπεραμετρία (CA)

Χρονοκαουλομετρία (CC)

Δοκιμαστική:

Η γραμμική σάρωση βολταμετρίας (LSV)

Κυκλική βολταμετρία (CV)

Δοκιμαστική ενέργεια

Διάμετρος στρεμμάτων (SWV)

Διαφορετική βολταμετρία παλμού (DPV)

Συνηθισμένη βολταμετρία παλμού (NPV)

Διαφορετική φυσιολογική βολταμετρία παλμού (DNPV)

Δοκιμαστική ενέργεια

2η αρμονική μεταβλητή τάσης (SHACV)

Μετασχηματισμός Fourier AC Voltammetry (FTACV)

Ηλεκτροχημική φασματοσκόπηση με αντίσταση:

Πιθανόστατο ΕΙΣ (Nyquist, Bode)

Γαλβανωστατικό ΕΣΣ

Δυναμικό EIS (προαιρετική συχνότητα)

Εναλλακτική συχνότητα EIS galvanostatic (επιλογική συχνότητα)

Mott-Schottky

Ποντικοστατικό EIS έναντι χρόνου (μονή συχνότητα)

Επικαιροποίηση των συστημάτων ηλεκτρονικής ενέργειας

Μετρήσεις διάβρωσης:

Κύκλωμα πολωτικής καμπύλης (CPP)

Γραμμική καμπύλη πόλωσης (LPR)

Ηλεκτροχημική δυνατοκινητική επανενεργοποίηση (EPR)

Ηλεκτροχημικός θόρυβος (EΓN)

Μηδενική αντίσταση Ammeter (ZRA)

Δοκιμή μπαταρίαςγ:

Η φόρτιση και η εκφόρτιση της μπαταρίας

Επικοινωνία με ηλεκτρονικό δίκτυο

Πωθησιακή φόρτιση και εκφόρτιση (PCD)

Τεχνική δυνητικοστατικής διαλείπουσας τιτλοποίησης (PITT)

Τεχνική γαλβανοστατικής διαλείπουσας τιτλοποίησης (GITT)

Άμπερομετρική:

Διαφορετική αμπερομετρία παλμού (DPA)

Διπλή διαφορική παλμική αμπερομετρία (DDPA)

Τριπλή παλμική αμπερομετρία (TPA)

Ενσωματωμένη ανίχνευση παλμού με αμπερομετρικό σύστημα (IPAD)

Αποσύνδεση της βολταμετρίας:

Ποντιστοστατική απομάκρυνση

Γραμμική απομάκρυνση, απομάκρυνση σκάλας.

Αφαίρεση τετραγωνικών κυμάτων

Διαφορετική παλμική βολταμετρία

Κανονική παλμική βολταμετρία απομάκρυνση

Διαφορετικός κανονικός σφυγμός

Επεκτάσεις:

Ηλεκτροχημική απομάκρυνση/εγκατάθεση

Ηλεκτρολύση χύδης με κουλομετρία (BE)

Rs Μέτρηση
