Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Wuhan, Κίνα
Μάρκα: Corrtest
Πιστοποίηση: CE, ISO9001
Αριθμό μοντέλου: CS350M
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: τυποποιημένο κουτί
Χρόνος παράδοσης: 5-10 εργάσιμες ημέρες
Όροι πληρωμής: T/T, D/P
Δυνατότητα προσφοράς: 1000Set/year
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |
Name: |
Corrtest Electrochemical Workstation |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |
Name: |
Corrtest Electrochemical Workstation |

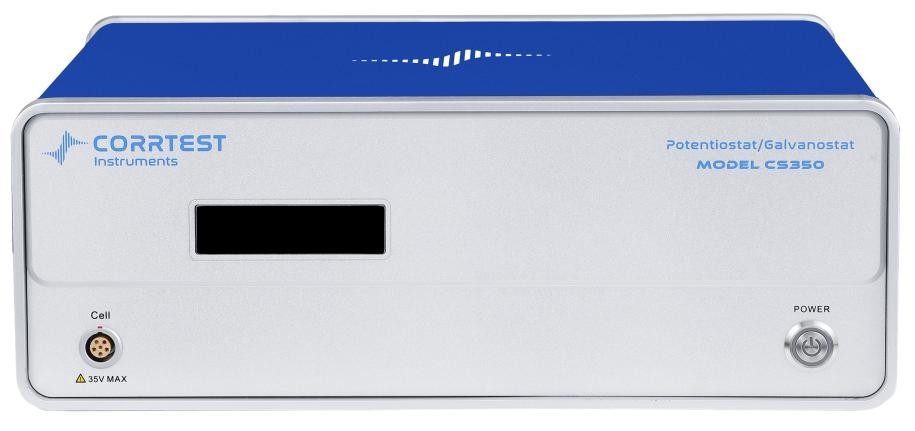

Εηλεκτροχημικός σταθμός εργασίας CS350M, που ονομάζεται επίσης δυνατοστάτης/γαλβανόστατος,αποτελείται από γεννήτρια αυθαίρετης λειτουργίας DDS, δυνατοστάτη/γκαλβανόστατο υψηλής ισχύος, αναλυτή συσχέτισης διπλού καναλιού,Μετατροπείς και διεπαφές διπλής οδού υψηλής ταχύτητας 16bit/υψηλής ακρίβειας 24bit ADΤο μέγιστο ρεύμα είναι ±2A, το εύρος δυναμικού είναι ±10V. Η τάση συμμόρφωσης είναι ±21V. Το εύρος συχνοτήτων EIS είναι 10uHz ~ 1MHz. Το ρεύμα μπορεί να αυξηθεί έως 20A / 40A με ενισχυτή ρεύματος CS2020B / CS2040B.Η ηλεκτροχημική σταθμός εργασίας CS350M είναι το πιο προηγμένο μοντέλο με ένα κανάλι με 40+ ηλεκτροχημικές τεχνικές όπως EIS, CV, LSV, OCP, Tafel, LPR, GCD, I-t, I-v κλπ. Η ηλεκτροχημική σταθμός εργασίας CS350M είναι ένα ευέλικτο ολοκληρωμένο εργαλείο για σχεδόν όλες τις ηλεκτροχημικές δοκιμές διαφόρων πεδίων, όπως η διάβρωση,μπαταρία & ενέργεια, προηγμένα υλικά, ηλεκτροκαταλύσεις, αισθητήρες, ηλεκτροθέτηση κλπ.
Εφαρμογέςτουηλεκτροχημικός σταθμός εργασίας CS350M
● Μελέτη των ενεργειακών υλικών (μπαταρία ιόντων λιθίου, ηλιακό κύτταρο, κυψέλη καυσίμου, υπερσυμπιεστές), προηγμένα λειτουργικά υλικά
● Ηλεκτροκαταλύση (HER, OER, ORR, CO2RR, NRR)
● Μελέτη της διάβρωσης και αξιολόγηση της αντοχής στη διάβρωση των μετάλλων· ταχεία αξιολόγηση των αναστολέων της διάβρωσης, των επικαλύψεων και της αποτελεσματικότητας της προστασίας από την καθοδική διάβρωση
● Ηλεκτροσύνθεση, ηλεκτροστρωματοποίηση/ηλεκτροδιαθέτηση, οξείδωση ανόδου, ηλεκτρόλυση
Εφαρμογή ηλεκτροχημικού σταθμού εργασίας CS350M
ΓήΡοζίνια: Εηλεκτροχημικός σταθμός εργασίας CS350Mπεριλαμβάνει όλες τις ηλεκτροχημικές τεχνικές για τη μέτρηση της διάβρωσης, όπως OCP, καμπύλη πόλωσης (ποτεντιοδυναμική), EIS, CPP κυκλικής πόλωσης (καμπύλη παθητικοποίησης),Ηλεκτροχημική δυνατοκινητική επανενεργοποίηση (EPR), δοκιμή διάχυσης υδρογόνου, ZRA, ηλεκτροχημικός θόρυβος κλπ. Μπορεί να χρησιμοποιηθεί για τη μελέτη του μηχανισμού διάβρωσης των μετάλλων και της αντοχής στη διάβρωση,και να αξιολογήσει την αντοχή της επικάλυψης και την αποδοτικότητα του θυσιαστικού ρεύματος του ανωτούΜπορεί επίσης να χρησιμοποιηθεί για ταχεία εξέταση αναστολέων της διάβρωσης, μυκητοκτόνων κλπ.
Αριστερά: καμπύλες πόλωσης Ti-συναλλασμάτων και ανοξείδωτου χάλυβα σε διάλυμα 3%NaCl Δεξιά: EN χαμηλού άνθρακα χάλυβα σε 0,05mol/LCl+0,1mol/LNaHCO3
Εηλεκτροχημικός σταθμός εργασίας CS350Mχρησιμοποιεί αλγόριθμο συνολικής συσχέτισης και τεχνική υπερ- δειγματοληψίας διπλού καναλιού και έχει ισχυρή ικανότητα αντι- παρεμβολής.13Ω. Είναι κατάλληλο για μετρήσεις EIS υψηλής αντίστασης συστήματος (όπως επικάλυψη, σκυρόδεμα κλπ.)
Δοκιμή γήρανσης με ψεκασμό αλατιού επικάλυψης υψηλής αντίστασηςΣκύλη CV του υπερσυμπιεστή PPy σε διάλυμα 0,5 mol/L H2SO4
Ενευρικός& Μπαταρία
Με τεχνικές LSV, CV, γαλβανιοστατική φόρτιση και εκφόρτιση (GCD), σταθερό δυναμικό/ρεύμα EIS και ακριβές κύκλωμα αντιστάθμισης IR,Εηλεκτροχημικός σταθμός εργασίας CS350Mχρησιμοποιείται ευρέως σε υπερσυμπιεστήρες, μπαταρίες ιόντων λιθίου, μπαταρίες ιόντων νατρίου, κυψέλες καυσίμου, μπαταρίες Li-S, ηλιακά κυψέλες, μπαταρίες στερεών στοιχείων, μπαταρίες ροής, μπαταρίες μετάλλου-αέρα κλπ.Είναι ένα εξαιρετικό επιστημονικό εργαλείο για ερευνητές στους τομείς της ενέργειας και των υλικών.
Ηλεκτροκαταλύσεις
●Εηλεκτροχημικός σταθμός εργασίας CS350MΜπορεί να μετρήσει το μισό κύμα
Η μέθοδος αυτή χρησιμοποιείται για την ανάλυση των δυνατοτήτων (ORR), των υπερδυνατοτήτων (HER, OER) του καταλύτη και έχει τη λειτουργία του υπολογισμού της πυκνότητας ενέργειας και της πυκνότητας ενέργειας.
● Μακροπρόθεσμη κυκλική μέτρηση των ORR, OER, HER,
CO2RR με τεχνικές όπως η κυκλική voltammetry,
Η απόδοση του Φάραδεϊ μπορεί να
μετρώνται με ηλεκτροχημικό σταθμό εργασίας διπλού καναλιού (bipotentiostat).
Σκύλη LSV καταλύτη σε αλκαλικό διάλυμα
● Το μέγιστο ρεύμα μπορεί να είναι 20A και η τάση συμμόρφωσης μπορεί να είναι 30V και με τεχνική αντιστάθμισης IR,
Εηλεκτροχημικός σταθμός εργασίας CS350Mμπορεί να μετρήσει με ακρίβεια το υπερδύναμο του ηλεκτρόδου, το οποίο είναι ένα μεγάλο πλεονέκτημα στο πεδίο της ηλεκτροκαταλύσεως.
Ηλεκτροανάλυση
Εηλεκτροχημικός σταθμός εργασίας CS350Mπεριλαμβάνει όλες τις βολταμετρικές μεθόδους όπως NPV, DNPV, SWV, ACV και μπορεί να χρησιμοποιηθεί για ταχεία ανάλυση των ιχνοστοιχείων στο διάλυμα.Οι μέθοδοι απομάκρυνσης με βολταμετρία μπορούν να κάνουν την ποσοτική ανάλυση σύμφωνα με το κορυφαίο ρεύμα απομάκρυνσης.
Πλεονεκτήματα
Πλήρης πλωτή
Εηλεκτροχημικός σταθμός εργασίας CS350MΕίναι σχεδιασμένο ως πλήρως πλωτό, και μπορεί να χρησιμοποιηθεί για την ηλεκτροχημική μελέτη του ηλεκτροδίου εργασίας που συνδέεται με το έδαφος, όπως αυτοκλάβιο, μεταλλικό μέρος σε γέφυρα, σκυρόδεμα
Αποθήκευση δεδομένων σε πραγματικό χρόνο
Τα δεδομένα του πειράματος μπορούν να αποθηκευτούν σε πραγματικό χρόνο. Ακόμα και αν η δοκιμή διακοπεί από διακοπή ρεύματος, τα δεδομένα θα αποθηκευτούν αυτόματα.και μπορεί να ανοίξει άμεσα.
ΕΙΣ
●Εηλεκτροχημικός σταθμός εργασίας CS350Mχρησιμοποιεί αλγόριθμο ολοκλήρωσης συσχέτισης και τεχνική υπερ- δειγματοληψίας διπλού καναλιού και έχει ισχυρή ικανότητα αντι- παρεμβολής.13Ω. Είναι κατάλληλο για μετρήσεις EIS συστήματος υψηλής αντίστασης (όπως επικάλυψη, σκυρόδεμα κλπ.)
● Με την τεχνολογία μεταφοράς σταθερού ρεύματος και της τεχνολογίας παραμερισμού συνεχούς ρεύματος, το ηλεκτροχημικό μοντέλο σταθμού εργασίας CS350M μπορεί να χρησιμοποιηθεί για τη μέτρηση της αντίστασης της μπαταρίας υπό κατάσταση φόρτισης και εκφόρτισης,κατάλληλο για σύστημα εξαιρετικά χαμηλής αντίστασης (όπως μπαταρία 18650, μπαταρία μαλακού πακέτου, πυρήνας μπαταρίας...)
Σύστημα πολλαπλών ηλεκτροδίων
● Υποστήριξη συστήματος 2-, 3-, 4-ηλεκτροδίων, μπορεί να χρησιμοποιηθεί για τη δοκιμή της εσωτερικής αντίστασης της μπαταρίας ή τη μέτρηση της αντίστασης λεπτής ταινίας 4-ηλεκτροδίων
● Με μηδενική αντίσταση για τη μέτρηση του γαλβανικού ρεύματος
Συσκευή ανάπτυξης λογισμικού (SDK)
Μπορούμε να παρέχουμε δευτερεύουσες διεπαφές ανάπτυξης, γενικές διεπαφές API και παραδείγματα ανάπτυξης, και μπορούμε να πραγματοποιήσουμε κλήσεις δεδομένων για το Labview, C, C++, C#, VC και άλλα προγράμματα,που είναι βολικό για τη δευτερογενή ανάπτυξη και προσαρμογή μεθόδων δοκιμής.
Επιλογές υψηλού ρεύματος και υψηλής συμμόρφωσης
●Με την ενίσχυση CS2020B/CS2040B, το ρεύμαηλεκτροχημικός σταθμός εργασίας CS350Mμπορεί να αυξηθεί σε 20A/40A, το οποίο πληροί τις απαιτήσεις στις κυψέλες καυσίμου, στη μπαταρία ισχύος, στην ηλεκτροπληγή κλπ.
●Μπορεί να προσαρμόσει το όργανο σε υψηλή τάση συμμόρφωσης 30V, η οποία πληροί τις απαιτήσεις δοκιμής σε λύσεις χαμηλής αγωγιμότητας (οργανικό σύστημα, σύστημα σκυροδέματος κλπ.),ειδικά κατάλληλο για μελέτες μείωσης του άνθρακα και του αζώτου.
Πολυδιάστατη ανάλυση δεδομένων
Το CS Studio είναι το λογισμικό για το ηλεκτροχημικό εργασιακό σταθμό Corrtest μοντέλο CS350M για τον έλεγχο πειραμάτων και την ανάλυση δεδομένων.Ανάλυση ολοκλήρωσης και ανάλυση ύψους κορυφής της βολταμετρικής καμπύλης, προσαρμογή ισοδύναμου κυκλώματος EIS και προσαρμογή φάσματος αντίστασης κλπ.
● Πολυμετρική καμπύλη πόλωσης
● Εγκατάσταση EIS
● Ηλεκτροχημική ανάλυση θορύβου
● Υπολογισμός ψευδοδοκινητότητας
● Ειδική χωρητικότητα GCD, απόδοση
● Ανάλυση σχεδίων Mott-Schottky
● Ανάλυση βιογραφικού σημείου
Δοκιμή συνδυασμού
Το λογισμικό CS studio υποστηρίζει τη δοκιμή συνδυασμού για διάφορα πειράματα για την επίτευξη ευέλικτων και
Μπορείτε να ορίσετε τις παραμέτρους για κάθε πείραμα εκ των προτέρων, και να ορίσετε τα διαστήματα, χρόνο αναμονής κλπ. μεταξύ κάθε πειράματος.
Δοκιμή συνδυασμού: δοκιμές διάβρωσης
Δοκιμή συνδυασμού: Δοκιμές ψευδοσυμπιεστών
|
Προδιαγραφέςτουηλεκτροχημικός σταθμός εργασίας CS350M
|
|
| Σύστημα υποστήριξης 2-, 3- ή 4-ηλεκτροδίων | Διάστημα δυναμικού και ρεύματος: αυτόματο |
| Πεδίο ελέγχου δυναμικού: ±10V | Πεδίο ελέγχου ρεύματος: ±2A |
| Ακριβότητα ελέγχου δυναμικού: 0,1% × πλήρες εύρος±1mV | Ακριβότητα ελέγχου ρεύματος: 0,1% × πλήρες εύρος |
| Δυναμική ανάλυση: 10μV (> 100Hz),3μV (< 10Hz) | Ευαισθησία ρεύματος:1pA |
| Χρόνος ανόδου: <1μs (<10mA), <10μs (<2A) | Αντίσταση εισόδου ηλεκτροδίου αναφοράς:1012Ως εκ τούτου, 20pF |
| Πεδίο ρεύματος: 2nA~2A, 10 περιοχές | Τεχνική διάταξη: |
| Μέγιστο ισχύ εξόδου: 2A | Ταχύτητα σάρωσης CV και LSV: 0,001mV~10,000V/s |
| Δύναμη εκτίμησης | Αυξημένη ισχύς ρεύματος κατά τη διάρκεια της σάρωσης: 1mA@1A/ms |
| Ενδεχόμενη αύξηση κατά τη διάρκεια της σάρωσης: 0,076mV@1V/ms | Συχνότητα SWV: 0,001~100 kHz |
| Δύναμη εκτίμησης | Αγορά δεδομένων AD:16bit@1 MHz,20bit@1 kHz |
| DA Ανάλυση: 16bit, χρόνος εγκατάστασης: 1μs | Ελάχιστη δυναμική αύξηση του CV: 0,075mV |
| Συχνότητα IMP: 10μHz~1MHz | Φίλτρα χαμηλής διέλευσης: 8 δεκαετίες |
| Λειτουργικό σύστημα: Windows 10/11 | Διασύνδεση: USB 2.0 |
| Βάρος / Μέτρα: 6,5kg, 36,5 x 30,5 x 16 cm | |
| Ηλεκτροχημική Φασματοσκόπηση Αντίστασης (EIS) | |
| Γεννήτρια σήματος | |
| Περιοχή συχνοτήτων:10μHz~1MHz | Αμβλήσιμο εναλλασσόμενου ρεύματος:1mV~2500mV |
| Συνεχής διάκενη: -10~+10V | Αντίσταση εξόδου: 50Ω |
| Σχήμα κύματος: κύμα sinus, τριγωνικό κύμα και τετραγωνικό κύμα | Διαστρέβλωση κυμάτων: < 1% |
| Τρόπος σάρωσης: λογαριθμικός/γραμμικός, αύξηση/μείωση | |
| Αναλυτής σήματος | |
| Χρόνος ολοκλήρωσης: ελάχιστο:10 ms ή ο μεγαλύτερος χρόνος κύκλου | Μέγιστο:106κύκλους ή 105σ |
| Μετρητική καθυστέρηση: 0~105σ | |
| Αντιστάθμιση αντιστάθμισης συνεχούς ρεύματος | |
| Δυναμική αυτοματικής αντιστάθμισης: -10V~+10V | Πεδίο αντιστάθμισης ρεύματος: -1A~+1A |
| Διάστημα συχνότητας 8 δεκαετιών, αυτόματη και χειροκίνητη ρύθμιση | |
Τεχνικέςηλεκτροχημικός σταθμός εργασίας CS350M
|
Εληλεκτροχημικός σταθμός εργασίας CS350M |
|
| Σταθερό πόλωση |
Δυναμικό ανοικτού κυκλώματος (OCP) |
| Ποντικοστατική (καμπύλη i-t) | |
| Γαλβανιοστατική (E-t καμπύλη) | |
| Δυναμική (Ταμπέλα) | |
| Γκαλβανιδυναμικά | |
| Περνές πόλωση |
Πολλαπλά Πιθανά Βήματα |
| Πολλαπλό ρεύμα | |
| Πιθανές βήμα σκάλας (VSTEP) | |
| Γκαλβανική σκάλα-βήμα (ISTEP) | |
| Χρόνο μεθόδους |
Χρονοποτεντομετρία (CP) |
| Χρονοαμπερομετρία (CA) | |
| Χρονοκουλομετρία (CC) | |
| Δοκιμαστική | Κύκλικη βολταμετρία (CV) |
| Η γραμμική σάρωση βολταμετρίας (LSV) ((I-V καμπύλη) | |
| Δοκιμαστική ενέργεια | |
| Τετραγωνική κυματομετρία (SWV) # | |
| Διαφορετική βολταμετρία παλμού (DPV) # | |
| Συνηθισμένη βολταμετρία παλμού (NPV) # | |
| Διαφορετική κανονική βολταμετρία παλμού (DNPV) # | |
| Δοκιμαστική μέτρηση | |
| 2η Αρμονική Α.Κ.Βόλταμετρία (SHACV) | |
| Δοκιμή μπαταρίας | Η φόρτιση και η εκφόρτιση της μπαταρίας |
| Γαλβανιοστατική φόρτιση και εκφόρτιση (GCD) | |
| Ποντιστοστατική φόρτιση και εκφόρτιση (PCD) | |
| Τεχνική δυνητικοστατικής διαλείπουσας τιτλοποίησης (PITT) | |
| Τεχνική γαλβανοστατικής διαλείπουσας τιτλοποίησης (GITT) | |
| ΕΙΣ /Αντίσταση |
Πιθανόστατο ΕΙΣ (Nyquist, Bode) |
| Γαλβανωστατικό ΕΣΣ | |
| Δυναμικό EIS (προαιρετική συχνότητα) | |
| Εναλλακτική συχνότητα EIS galvanostatic (επιλογική συχνότητα) | |
| Mott-Schottky | |
| Ποντικοστατικό EIS έναντι χρόνου (μονή συχνότητα) | |
| Επικαιροποίηση των συστημάτων ηλεκτρονικής ενέργειας | |
| Η διάβρωση μέτρηση |
Κύκλωμα πολωτικής καμπύλης (CPP) |
| Δυναμικό (Ταμπέλη) | |
| Γραμμική καμπύλη πόλωσης (LPR) | |
| Ηλεκτροχημική δυνατοκινητική επανενεργοποίηση | |
| Ηλεκτροχημικός θόρυβος (ECN) | |
| Μηδενική αντίσταση Ammeter (ZRA) | |
| Άμπερομετρία | Διαφορετική αμπερομετρία παλμού (DPA) |
| Διπλή διαφορική παλμική αμπερομετρία (DDPA) | |
| Τριπλή παλμική αμπερομετρία (TPA) | |
| Ενσωματωμένη ανίχνευση παλμού με αμπερομετρικό σύστημα (IPAD) | |
Ε:Ποια είναι η διαφορά μεταξύ ενός ηλεκτροχημικού σταθμού εργασίας και μιας παροχής συνεχούς ενέργειας;
Α: Η ακρίβεια ελέγχου ενός ηλεκτροχημικού σταθμού εργασίας είναι υψηλότερη από εκείνη μιας παροχής συνεχούς ενέργειας και υπάρχουν πολλές μεθόδοι/τεχνικές δοκιμής σε ένα ηλεκτροχημικό σταθμό εργασίας.Η τάση και το ρεύμα μιας παροχής συνεχούς ενέργειας μπορεί να είναι πολύ μεγάλαΟ ηλεκτροχημικός σταθμός εργασίας υποστηρίζει γενικά 2 ηλεκτρόδια.,3 ηλεκτροδίων και 4 ηλεκτροδίων, ενώ η παροχή συνεχούς τροφοδοσίας υποστηρίζει γενικά μόνο 2 ηλεκτροδίων.
Ε: Μπορώ να χρησιμοποιήσω το λογισμικό demo πριν αγοράσω έναηλεκτροχημικός σταθμός εργασίας?
Α: Ναι. Μπορούμε να στείλουμε λογισμικό έτσι ώστε να μπορείτε να λειτουργείτε σε κατάσταση επίδειξης χωρίς σύνδεση με ηλεκτροχημικό σταθμό εργασίας.
Α: Σύστημα τριών ηλεκτροδίων
Ο ηλεκτροχημικός σταθμός εργασίας μετρά και ελέγχει τη διαφορά τάσης μεταξύ ενός WE και ενός RE. Μετράται η ροή ρεύματος μεταξύ του WE και του CE.
Εργασιακό ηλεκτρόδιο ((WE): δείγμα του διαβρωτικού μετάλλου που υποβάλλεται σε δοκιμή.
Ελέγχουσα ηλεκτρόδιο (RE): ηλεκτρόδιο με σταθερό ηλεκτροχημικό δυναμικό.
Εμείς και RE αποτελούν το κύκλωμα μέτρησης.
Αντιηλεκτρόδιο (CE): ηλεκτρόδιο που μεταφέρει ρεύμα και ολοκληρώνει το κύκλωμα κυττάρου.
Το WE και το CE αποτελούν κύκλωμα πόλωσης.
Σύστημα 2 ηλεκτροδίων
Όταν χρησιμοποιείται ο ηλεκτροχημικός σταθμός εργασίας για σύστημα 2 ηλεκτροδίων, το CE μπορεί να χρησιμοποιηθεί ως RE για την παροχή δυναμικού αναφοράς.Κατά τη διάρκεια των μετρήσεων, ο χρήστης χρειάζεται απλώς να συνδέσει την σφίξιμο RE&CE με το ίδιο ηλεκτρόδιο.
