Δοκιμασία διάβρωσης δυνατοδυναμική πόλωση δυνατοστάτης γαλβανόστατος CS350M

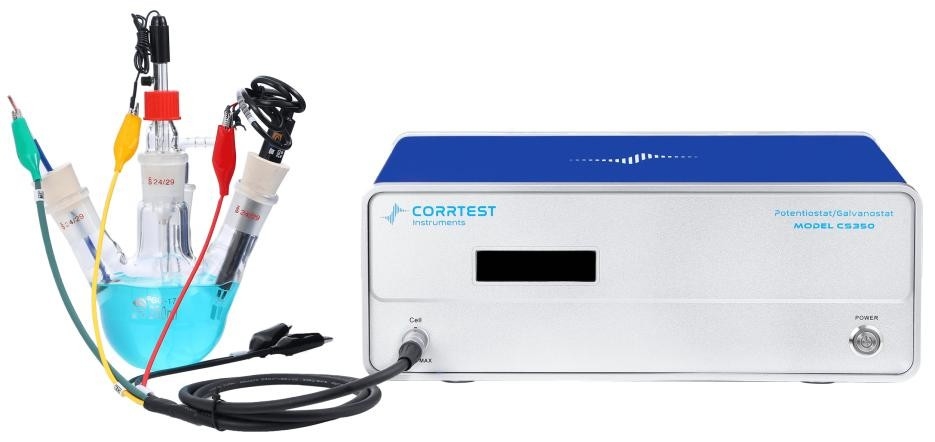

Δοκιμή διάβρωσης δυνατοδυναμικός δυνατοστάτης γαλβανόστατος CS350Mαποτελείται από γεννήτρια αυθαίρετης λειτουργίας DDS, δυνατοστάτη υψηλής ισχύος, γαλβανόστατο, αναλυτή συσχέτισης διπλού καναλιού,Μετατροπείς και διεπαφές διπλής οδού υψηλής ταχύτητας 16bit/υψηλής ακρίβειας 24bit ADΤο μέγιστο ρεύμα είναι ±2A, το εύρος δυναμικού είναι ±10V. Το εύρος συχνοτήτων EIS είναι 10uHz ~ 1MHz. Μπορεί να χρησιμοποιηθεί για διάφορους ηλεκτροχημικούς τομείς, όπως δοκιμές διάβρωσης, ενέργεια, υλικά και ηλεκτροανάλυση.δοκιμή διάβρωσης δυνατοδυναμικός δυνατοστάτης galvanostat CS350M περιλαμβάνει όλες τις τεχνικές που χρησιμοποιούνται συνήθως στις δοκιμές διάβρωσης, όπως δυναμικό ανοικτού κυκλώματος (OCP), EIS, δυνατοδυναμικό (Graph), γραμμική καμπύλη πόλωσης (LPR), κυκλική καμπύλη πόλωσης (CPP), ηλεκτροχημική δυνατοκινητική επανενεργοποίηση (EPR,)Ηλεκτροχημικός θόρυβος (ECN)Η εταιρεία Corrtest προέρχεται από την περιοχή Corrtest και

Τι είναι;δυνατοδυναμική πόλωση?

Η δοκιμή δυνατοδυναμικής (καμπύλης πόλωσης) είναι μια ηλεκτροχημική τεχνική που περιλαμβάνει τη σάρωση του δυναμικού του ηλεκτρόδου εργασίας μετρώντας την αντίστοιχη πυκνότητα ρεύματος.Είναι επίσης γνωστό ως το σχέδιο Τάφελ το οποίο είναι η πιο χρησιμοποιούμενη ηλεκτροχημική μέθοδοςΣε αυτή τη δοκιμή, τα δείγματα συνήθως ενσωματώνονται σε ρητίνη με έκθεση 1 cm2 στο διάλυμα.Η δυνατοδυναμική (καμπύλη πόλωσης) λαμβάνεται σχεδιάζοντας το δυναμικό ως συνάρτηση της πυκνότητας ρεύματος (I) (ή log I) για κάθε μετρούμενο σημείοΗ καμπύλη δυνητικοδυναμικής πόλωσης μπορεί να χρησιμοποιηθεί για τον υπολογισμό του δυναμικού διάβρωσης και του ρυθμού διάβρωσης του μετάλλου σε οποιαδήποτε δεδομένη κατάσταση (πύλη Tafel).

Εφαρμογέςαπό διάβρωσηδοκιμή δυνατοδυναμικού δυνατοστάτη galvanostat CS350M

● Μελέτη της διάβρωσης και αξιολόγηση της αντοχής στη διάβρωση των μετάλλων· ταχεία αξιολόγηση των αναστολέων της διάβρωσης, των επικαλύψεων και της αποτελεσματικότητας της προστασίας από την καθοδική διάβρωση

● Μελέτη των ενεργειακών υλικών (μπαταρία ιόντων λιθίου, ηλιακό κύτταρο, κυψέλη καυσίμου, υπερσυμπιεστές), προηγμένα λειτουργικά υλικά

● Ηλεκτροκαταλύση (HER, OER, ORR, CO2RR, NRR)

● Ηλεκτροσύνθεση, ηλεκτροστρωματοποίηση/ηλεκτροδιαθέτηση, οξείδωση ανόδου, ηλεκτρόλυση

Βασικά χαρακτηριστικά του υλικού της διάβρωσηςδοκιμή δυνατοδυναμικού δυνατοστάτη galvanostat CS350M

- Ενσωματωμένο EIS/FRA, EIS Περιοχή συχνοτήτων: 10μHz~1MHz

- Μεγάλο εύρος ζώνης και ενισχυτής υψηλής παρεμπόδισης εισόδου

- Ενσωματωμένο συνθεστή σήματος FPGA DDS

- Ποντινοστάτης/Γκαλβονστάτης/ZRA υψηλής ισχύος·
- Πεδίο ελέγχου ρεύματος: ±2A

- Πεδίο ελέγχου δυναμικού: ±10V·

- Πρόσθετη τάση συμμόρφωσης: ±21V
- Δυναμική ανάλυση: 10μV·

- Τρέχουσα ανάλυση 1pA

Τυπική προμήθειααπό διάβρωσηδοκιμή δυνατοδυναμικού δυνατοστάτη galvanostat CS350M

Πιθανόστατος galvanostat CS350MCS350M*1

Λογισμικό CS studio *1

Καλώδιο τροφοδοσίας x1

Δικτύωμα USB x1

Καλώδιο κυψέλης/ηλεκτροδίου x2

Φανταστικό κύτταρο.

Εγχειρίδιο

Εφαρμογή διάβρωσηςδοκιμή δυνατοδυναμικού δυνατοστάτη galvanostat CS350M

Η διάβρωση:διάβρωσηδοκιμή δυνατοδυναμικού δυνατοστάτη galvanostat CS350M περιλαμβάνει όλες τις ηλεκτροχημικές τεχνικές για τη μέτρηση της διάβρωσης, όπως OCP, καμπύλη πόλωσης (ποτατοδυναμική), EIS,Κυκλική πόλωση CPP (καμπύλη παθητικοποίησης), Ηλεκτροχημική δυνατοκινητική επανενεργοποίηση (EPR), δοκιμή διάχυσης υδρογόνου, ZRA, ηλεκτροχημικός θόρυβος κλπ. Μπορεί να χρησιμοποιηθεί για τη μελέτη του μηχανισμού διάβρωσης των μετάλλων και της αντοχής στη διάβρωση,και να αξιολογήσει την αντοχή της επικάλυψης και την αποδοτικότητα του θυσιαστικού ρεύματος του ανωτούΜπορεί επίσης να χρησιμοποιηθεί για ταχεία εξέταση αναστολέων της διάβρωσης, μυκητοκτόνων κλπ.

Αριστερά: καμπύλες πόλωσης Ti-συναλλασμάτων και ανοξείδωτου χάλυβα σε διάλυμα 3%NaCl

Δεξιά: EN χαμηλού άνθρακα χάλυβα σε 0,05mol/LCl+0,1mol/LNaHCO3

Δοκιμασία διάβρωσης δυνατοδυναμικός δυνατοστάτης galvanostat CS350M χρησιμοποιεί αλγόριθμο συνολικής συσχέτισης και τεχνική υπερ- δειγματοληψίας διπλού καναλιού και έχει ισχυρή ικανότητα αντι-διαταραχής.Η εσωτερική αντίσταση του οργάνου είναι έως 10¹³Ω. Είναι κατάλληλο για μετρήσεις EIS υψηλής αντίστασης συστήματος (όπως επικάλυψη, σκυρόδεμα κλπ.)

Δοκιμή γήρανσης με ψεκασμό αλατιού επικάλυψης υψηλής αντίστασης

Αμειονεκτήματα

Πλήρης πλωτή

Όλα τα δυνατοστάτη Corrtest / γαλβανόστατα, συμπεριλαμβανομένων των δοκιμών διάβρωσης δυνατοδυναμικού δυνατοστάτη γαλβανόστατη CS350M, έχουν σχεδιαστεί για πλήρη πλωτή λειτουργία.και μπορεί να χρησιμοποιηθεί για την ηλεκτροχημική μελέτη του ηλεκτρόδου εργασίας που συνδέεται με τη γη, όπως αυτοκλάβη, μεταλλικό μέρος σε γέφυρα, σκυρόδεμα

Αποθήκευση δεδομένων σε πραγματικό χρόνο

Τα δεδομένα του πειράματος μπορούν να αποθηκευτούν σε πραγματικό χρόνο.

ΕΙΣ

● Δοκιμασία διάβρωσης Corrtest potentiodynamic potentiostat galvanostat CS350M χρησιμοποιεί αλγόριθμο συνολικής συσχέτισης και τεχνική υπερ- δειγματοληψίας διπλού καναλιού και έχει ισχυρή ικανότητα αντι-διαταραχής.Η εσωτερική αντίσταση του οργάνου είναι έως 10¹³Ω. Είναι κατάλληλο για μετρήσεις EIS συστήματος υψηλής αντίστασης (όπως επικάλυψη, σκυρόδεμα κλπ.)

Σύστημα πολλαπλών ηλεκτροδίων

● Δοκιμασία διάβρωσης δυνατοδυναμικός δυνατοστάτης galvanostat CS350M υποστηρίζει σύστημα 2-, 3-, 4-ηλεκτροδίων, μπορεί να χρησιμοποιηθεί για τη δοκιμή εσωτερικής αντίστασης μπαταρίας ή μέτρηση αντίστασης λεπτής ταινίας 4-ηλεκτροδίων

● Με μηδενική αντίσταση για τη μέτρηση του γαλβανικού ρεύματος

Συσκευή ανάπτυξης λογισμικού (SDK)

Μπορούμε να παρέχουμε δευτερεύουσες διεπαφές ανάπτυξης, γενικές διεπαφές API και παραδείγματα ανάπτυξης, και μπορούμε να πραγματοποιήσουμε κλήσεις δεδομένων για το Labview, C, C++, C#, VC και άλλα προγράμματα,που είναι βολικό για τη δευτερογενή ανάπτυξη και προσαρμογή μεθόδων δοκιμής.

Πολυδιάστατη ανάλυση δεδομένων

Το CS Studio είναι το λογισμικό για δοκιμές διάβρωσης δυνατοδυναμικό δυνατοστάτη galvanostat CS350M για έλεγχο πειραμάτων και ανάλυση δεδομένων.Ανάλυση ολοκλήρωσης και ανάλυση ύψους κορυφής της βολταμετρικής καμπύλης, προσαρμογή ισοδύναμου κυκλώματος EIS και προσαρμογή φάσματος αντίστασης κλπ.

● Πολυμετρική καμπύλη πόλωσης

● Εγκατάσταση EIS

● Ηλεκτροχημική ανάλυση θορύβου

● Υπολογισμός ψευδοδοκινητότητας

● Ειδική χωρητικότητα GCD, απόδοση

● Ανάλυση σχεδίων Mott-Schottky

● Ανάλυση βιογραφικού σημείου

Δοκιμή συνδυασμού

Το λογισμικό CS studio υποστηρίζει τη δοκιμή συνδυασμού για διάφορα πειράματα για την επίτευξη ευέλικτων και

Μπορείτε να ορίσετε τις παραμέτρους για κάθε πείραμα εκ των προτέρων, και να ορίσετε τα διαστήματα, χρόνο αναμονής κλπ. μεταξύ κάθε πειράματος.

Δοκιμή συνδυασμού: δοκιμές διάβρωσης

Λογισμικό Χαρακτηριστικά διάβρωσηςδοκιμή δυνατοδυναμικού δυνατοστάτη galvanostat CS350M

Τάφελ καιδιάβρωσηποσοστό:Το CS studio παρέχει επίσης ισχυρή μη γραμμική προσαρμογή στην εξίσωση Butler-Volmer της καμπύλης πόλωσης.αντίσταση πόλωσηςΜπορεί επίσης να υπολογίσει την πυκνότητα του φάσματος ισχύος, την αντίσταση θορύβου και την αντίσταση του φάσματος θορύβου με βάση τις μετρήσεις ECN.

Ανάλυση EIS:Μπόουντ, Νάικγουιστ, Μοτ-Σκότκι

Κατά την ανάλυση των δεδομένων EIS, υπάρχει ενσωματωμένη λειτουργία προσαρμογής για να σχεδιαστεί το προσαρμοσμένο ισοδύναμο κύκλωμα.

Τεχνικές διάβρωσηςδοκιμή δυνατοδυναμικού δυνατοστάτη galvanostat CS350M

Σταθερή πόλωση

• Δυναμικό ανοικτού κυκλώματος (OCP)
• Ποντικοστατική (καμπύλη I-T)
• Γκαλβανιοστατικά
• Ποντικοδυναμική (γραφή του Τάφελ)
• Γκαλβανδυναμική (DGP)

Η διάβρωσηΜετρήσεις

• Κύκλωμα πολωτικής καμπύλης (CPP)
• Γραμμική καμπύλη πόλωσης (LPR)
• Ηλεκτροχημική δυνατοκινητική επανενεργοποίηση (EPR)
• Ηλεκτροχημικός θόρυβος (EN)
• Μηδενική αντίσταση Ammeter (ZRA)

Ηλεκτροχημικό φάσμα αντίστασηςσαντίγραφο (ΕΙΣ)

• Πιθανόστατο ΕΙΣ (Nyquist, Bode)
• Γαλβανωστατικό ΕΣΣ
• Δυναμικό EIS (προαιρετική συχνότητα)
• Εναλλακτική συχνότητα EIS galvanostatic (επιλογική συχνότητα)
• Mott-Schottky
• Ποντικοστατικό EIS έναντι χρόνου (μονή συχνότητα)
• Επικαιροποίηση των συστημάτων ηλεκτρονικής ενέργειας

Περαστική πόλωση

• Πολλαπλά δυνατά βήματα
• Πολλαπλά Στάδια ρεύματος
• Πιθανές βήμα σκάλας (VSTEP)
• Γκαλβανική σκάλα-βήμα (ISTEP)

Μέθοδος Chrono

• Χρονοποτεντομετρία (CP)
• Χρονοαμπεραμετρία (CA)
• Χρονοκαουλομετρία (CC)

Δοκιμαστική

• Η γραμμική σάρωση βολταμετρίας (LSV)
• Κυκλική βολταμετρία (CV)
• Δοκιμαστική ενέργεια
• Τετραγωνική κυματική βολταμετρία (SWV) #
• Διαφορετική βολταμετρία παλμού (DPV) #
• Συνηθισμένη σφυγμοβολταμετρία (NPV)
• Διαφορετική φυσιολογική σφυγμοβόλταμετρία (DNPV) #
• Δοκιμαστική ενέργεια
• 2^νΑρμονική στροφομετρία εναλλασσόμενης τάσης (SHACV)
• Μετασχηματισμός Fourier AC Voltammetry (FTACV)

Δοκιμή μπαταρίας

• Η φόρτιση και η εκφόρτιση της μπαταρίας
• Επικοινωνία με ηλεκτρονικό δίκτυο
• Ποντιστοστατική φόρτιση και εκφόρτιση (PCD)
• Τεχνική δυνητικοστατικής διαλείπουσας τιτλοποίησης (PITT)
• Τεχνική γαλβανοστατικής διαλείπουσας τιτλοποίησης (GITT)

Άμπερομετρική

• Διαφορετική αμπερομετρία παλμού (DPA)
• Διπλή διαφορική παλμική αμπερομετρία (DDPA)
• Τριπλή παλμική αμπερομετρία (TPA)
• Ενσωματωμένη ανίχνευση παλμού με αμπερομετρικό σύστημα (IPAD)

ΕxteΕπικεφαλής

• Ηλεκτροχημική απομάκρυνση/εγκατάθεση
• Ηλεκτρολύση χύδης με κουλομετρία (BE)
• Rs Μέτρηση

# Υπάρχει η αντίστοιχη μέθοδος απογύμνωσης.
