Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Wuhan, Κίνα
Μάρκα: Corrtest
Πιστοποίηση: CE, ISO9001
Αριθμό μοντέλου: CS350M
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: τυποποιημένο κουτί
Χρόνος παράδοσης: 5-10 εργάσιμες ημέρες
Όροι πληρωμής: T/T, D/P
Δυνατότητα προσφοράς: 1 σύνολο/έτος
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy:: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy:: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |

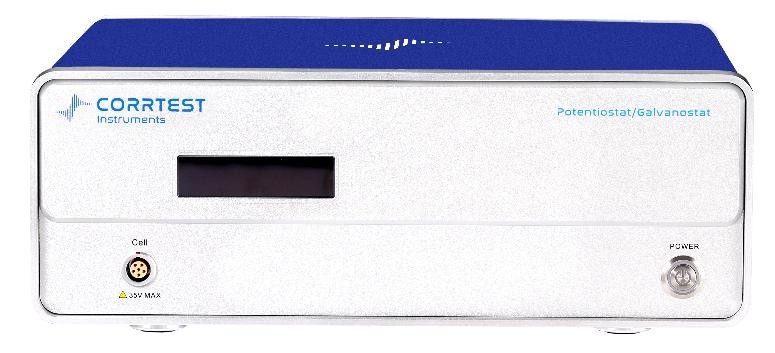

Ηλεκτροχημική φασματοσκόπηση αντίστασης δυνατοστάτη CS350Mαποτελείται από υψηλής ισχύος υψηλής ακρίβειας δυνατοστάτη/γκαλβανόστατη, γεννήτρια αυθαίρετης λειτουργίας DDS, αναλυτή συσχέτισης διπλού καναλιού,Δύο κανάλια υψηλής ταχύτητας 16bit/υψηλής ακρίβειας 24bit AD μετατροπείς και διεπαφές επέκτασης κλπ.Το μέγιστο ρεύμα είναι ±2A, το εύρος δυναμικού είναι ±10V. Η τάση συμμόρφωσης είναι ±21V. Το εύρος συχνοτήτων ηλεκτροχημικής φασματοσκοπίας με αντίσταση (EIS) είναι 10uHz~1MHz.Μπορεί να χρησιμοποιηθεί για διάφορα ηλεκτροχημικά πεδία όπως η διάβρωσηΤο ρεύμα μπορεί να αυξηθεί έως 20A/40A με έναν ενισχυτή ρεύματος CS2020B/CS2040B.Παρέχουμε 7 διαφορετικές τεχνικές EIS για να ανταποκριθούμε στις διάφορες απαιτήσεις, όπως Potentiostatic EIS (Nyquist, Bode), Galvanostatic EIS, Potentiostatic EIS (Επιλογική συχνότητα), Galvanostatic EIS ((Επιλογική συχνότητα), Mott-Schottky, Potentiostatic EIS έναντι χρόνου (Μια συχνότητα),Γκαλβανιοστατικό EIS vs.. Χρόνος (μονή συχνότητα). Όλος ο δυνατοστάτης ηλεκτροχημικής φασματοσκοπίας αντίστασης Corrtest παρέχει ισοδύναμη τοποθέτηση κυκλώματος στο λογισμικό.
Τι είναι η ηλεκτροχημική φασματοσκόπηση αντίστασης;
Η ηλεκτροχημική φασματοσκόπηση αντίστασης (EIS) παρέχει κινητικά και μηχανιστικά δεδομένα ηλεκτροχημικών συστημάτων και χρησιμοποιείται ευρέως στη μελέτη της διάβρωσης, στη μετατροπή και αποθήκευση ενέργειας, στους αισθητήρες και στη βιοαισθητοποίηση,κλπ. Η ηλεκτροχημική φασματοσκόπηση αντίστασης (EIS) μετράται συνήθως εφαρμόζοντας ένα δυναμικό εναλλασσόμενου ρεύματος σε ένα ηλεκτροχημικό κύτταρο και στη συνέχεια μετρώντας το ρεύμα μέσα από το κύτταρο.Η ηλεκτροχημική φασματοσκόπηση αντίστασης χαρακτηρίζει την απόκριση χρόνου ηλεκτροχημικών συστημάτων που χρησιμοποιούν τάσεις εναλλασσόμενου ρεύματος χαμηλού πλάτους (AC) σε ένα εύρος συχνοτήτωνΧρησιμοποιώντας ένα ηλεκτρόδιο που αποτελείται από ένα εργαζόμενο σημείο αναφοράς,και ηλεκτρόδια αντίστροφοι μια γνωστή τάση περνά από το ηλεκτρόδιο εργασίας μέσω ενός ηλεκτρολυτικού διαλύματος και στο ηλεκτρόδιο αντίστροφοιΟι ποσοτικές μετρήσεις παράγονται από το EIS και επιτρέπουν την αξιολόγηση μικρής κλίμακας ηλεκτροχημικών μηχανισμών στην διεπαφή των ηλεκτροδίων και εντός του ηλεκτρολυτικού διαλύματος.Τα δεδομένα που συλλέγονται με το EIS μοντελοποιούνται με κατάλληλο ηλεκτρικό ισοδύναμο κύκλωμα, που προκύπτει από μια διάταξη στοιχείων Πολύ λίγα ηλεκτροχημικά κύτταρα μπορούν να μοντελοποιηθούν χρησιμοποιώντας ένα μόνο ισοδύναμο στοιχείο κυκλώματος.Τα μοντέλα EIS συνήθως αποτελούνται από ορισμένα στοιχεία ενός δικτύουΚαι οι δύο σειριακοί και παράλληλοι συνδυασμοίτων στοιχείων που συμβαίνουν.
Εφαρμογές Ηλεκτροχημική φασματοσκόπηση αντίστασης δυνατοστάτη CS350M
ΓήΡοζίνια: Ηλεκτροχημική φασματοσκόπηση αντίστασης δυνατοστάτη CS350Mπεριλαμβάνει όλες τις ηλεκτροχημικές τεχνικές για τη μέτρηση της διάβρωσης, όπως OCP, καμπύλη πόλωσης (ποτεντιοδυναμική), EIS, CPP κυκλικής πόλωσης (καμπύλη παθητικοποίησης),Ηλεκτροχημική δυνατοκινητική επανενεργοποίηση (EPR), δοκιμή διάχυσης υδρογόνου, ZRA, ηλεκτροχημικός θόρυβος κλπ. Μπορεί να χρησιμοποιηθεί για τη μελέτη του μηχανισμού διάβρωσης των μετάλλων και της αντοχής στη διάβρωση,και να αξιολογήσει την αντοχή της επικάλυψης και την αποδοτικότητα του θυσιαστικού ρεύματος του ανωτούΜπορεί επίσης να χρησιμοποιηθεί για ταχεία εξέταση αναστολέων της διάβρωσης, μυκητοκτόνων κλπ.
Χρησιμοποιεί αλγόριθμο ολοκλήρωσης συσχέτισης και τεχνική υπερ- δειγματοληψίας διπλού καναλιού και έχει ισχυρή ικανότητα αντι- παρεμβολής.13Ω. Είναι κατάλληλο για μετρήσεις EIS υψηλής αντίστασης συστήματος (όπως επικάλυψη, σκυρόδεμα κλπ.)
Δοκιμή γήρανσης με ψεκασμό αλατιού επικάλυψης υψηλής αντίστασης
Αριστερά: καμπύλες πόλωσης Ti-συναλλασμάτων και ανοξείδωτου χάλυβα σε διάλυμα 3% NaCl Δεξιά: ECN χαμηλού άνθρακα χάλυβα σε 0,05mol/LCl+0,1mol/LNaHCO3
Ενευρικός
Με τεχνικές LSV, CV, γαλβανοστατική φόρτιση και εκφόρτιση (GCD), γαλβανοστατική EIS και ακριβές κύκλωμα αντιστάθμισης IR,Ηλεκτροχημική φασματοσκόπηση αντίστασης δυνατοστάτη CS350Mχρησιμοποιούνται ευρέως σε υπερσυμπιεστήρες, μπαταρίες ιόντων λιθίου, μπαταρίες ιόντων νατρίου, κυψέλες καυσίμου, μπαταρίες Li-S, ηλιακά κύτταρα, μπαταρίες στερεών στοιχείων, μπαταρίες ροής, μπαταρίες μετάλλου-αέρα κλπ.Είναι ένα εξαιρετικό επιστημονικό εργαλείο για ερευνητές στους τομείς της ενέργειας και των υλικών.
Σκύλη CV του υπερσυμπιεστή PPy σε διάλυμα 0,5 mol/L H2SO4
Ηλεκτροκαταλύσεις
●Ηλεκτροχημική φασματοσκόπηση αντίστασης δυνατοστάτη CS350MΜπορεί να μετρήσει το μισό κύμα
Η μέθοδος αυτή χρησιμοποιείται για την ανάλυση των δυνατοτήτων (ORR), των υπερδυνατοτήτων (HER, OER) του καταλύτη και έχει τη λειτουργία του υπολογισμού της πυκνότητας ενέργειας και της πυκνότητας ενέργειας.
● Μακροπρόθεσμη κυκλική μέτρηση των ORR, OER, HER,
CO2RR με τεχνικές όπως η κυκλική voltammetry,
Η αποτελεσματικότητα του Φάραδεϊ μπορεί να μετρηθεί με ένα διπλωματικό.
Σκύλη LSV καταλύτη σε αλκαλικό διάλυμα
● Το μέγιστο ρεύμα μπορεί να είναι 20A και η τάση συμμόρφωσης μπορεί να είναι 30V και με τεχνική αντιστάθμισης IR,
Ηλεκτροχημική φασματοσκόπηση αντίστασης δυνατοστάτη CS350Mμπορεί να μετρήσει με ακρίβεια το υπερδύναμο του ηλεκτρόδου, το οποίο είναι ένα μεγάλο πλεονέκτημα στο πεδίο της ηλεκτροκαταλύσεως.
Λογισμικά χαρακτηριστικά Ηλεκτροχημική φασματοσκόπηση αντίστασης δυνατοστάτη CS350M
Κυκλική βολταμετρία:Το λογισμικό CS studio παρέχει στους χρήστες ένα ευέλικτοΤίποτα.διαφορική/ενσωμάτωσηκιτ,Στην τεχνική CV, κατά τη διάρκεια της ανάλυσης των δεδομένων, υπάρχει λειτουργία επιλογής του ακριβούς κύκλου (s) για να εμφανιστεί.
Πίνακας και ποσοστό διάβρωσης:Το CS studio παρέχει επίσης ισχυρή μη γραμμική προσαρμογή στην εξίσωση Butler-Volmer της καμπύλης πόλωσης.αντίσταση πόλωσηςΜπορεί επίσης να υπολογίσει την πυκνότητα του φάσματος ισχύος, την αντίσταση θορύβου και την αντίσταση του φάσματος θορύβου με βάση τις μετρήσεις ECN.
Δοκιμή και ανάλυση μπαταρίας:
Η απόδοση φόρτισης και εκφόρτισης, η χωρητικότητα, η ειδική χωρητικότητα, η ενέργεια φόρτισης και εκφόρτισης.
Ηλεκτροχημική φασματοσκόπηση με αντίστασηΑνάλυση (EIS):Μπόουντ, Νάικγουιστ, Μοτ-Σκότκι
Κατά την ανάλυση των δεδομένων EIS, υπάρχει ενσωματωμένη λειτουργία προσαρμογής για να σχεδιαστεί το προσαρμοσμένο ισοδύναμο κύκλωμα.
| ΠροδιαγραφέςΗλεκτροχημική φασματοσκόπηση αντίστασης δυνατοστάτη CS350M | |
| Σύστημα υποστήριξης 2-, 3- ή 4-ηλεκτροδίων | Διάστημα δυναμικού και ρεύματος: αυτόματο |
| Πεδίο ελέγχου δυναμικού: ±10V | Πεδίο ελέγχου ρεύματος: ±2A |
| Ακριβότητα ελέγχου δυναμικού: 0,1% × πλήρες εύρος±1mV | Ακριβότητα ελέγχου ρεύματος: 0,1% × πλήρες εύρος |
| Δυναμική ανάλυση: 10μV (> 100Hz),3μV (< 10Hz) | Ευαισθησία ρεύματος:1pA |
| Χρόνος ανόδου: <1μs (<10mA), <10μs (<2A) | Αντίσταση εισόδου ηλεκτροδίου αναφοράς:1012Ως εκ τούτου, 20pF |
| Πεδίο ρεύματος: 2nA~2A, 10 περιοχές | Τεχνική διάταξη: |
| Μέγιστο ισχύ εξόδου: 2A | Ταχύτητα σάρωσης CV και LSV: 0,001mV~10,000V/s |
| Δύναμη εκτίμησης | Αυξημένη ισχύς ρεύματος κατά τη διάρκεια της σάρωσης: 1mA@1A/ms |
| Ενδεχόμενη αύξηση κατά τη διάρκεια της σάρωσης: 0,076mV@1V/ms | Συχνότητα SWV: 0,001~100 kHz |
| Δύναμη εκτίμησης | Αγορά δεδομένων AD:16bit@1 MHz,20bit@1 kHz |
| DA Ανάλυση: 16bit, χρόνος εγκατάστασης: 1μs | Ελάχιστη δυναμική αύξηση του CV: 0,075mV |
| Συχνότητα IMP: 10μHz~1MHz | Φίλτρα χαμηλής διέλευσης: 8 δεκαετίες |
| Λειτουργικό σύστημα: Windows 10/11 | Διασύνδεση: USB 2.0 |
| Βάρος / Μέτρα: 6,5kg, 36,5 x 30,5 x 16 cm | |
| Ηλεκτροχημική φασματοσκόπηση αντίστασης (EIS) | |
| Γεννήτρια σήματος | |
| Περιοχή συχνοτήτων:10μHz~1MHz | Αμβλήσιμο εναλλασσόμενου ρεύματος:1mV~2500mV |
| Συνεχής διάκενη: -10~+10V | Αντίσταση εξόδου: 50Ω |
| Σχήμα κύματος: κύμα sinus, τριγωνικό κύμα και τετραγωνικό κύμα | Διαστρέβλωση κυμάτων: < 1% |
| Τρόπος σάρωσης: λογαριθμικός/γραμμικός, αύξηση/μείωση | |
| Αναλυτής σήματος | |
| Χρόνος ολοκλήρωσης: ελάχιστο:10 ms ή ο μεγαλύτερος χρόνος κύκλου | Μέγιστο:106κύκλους ή 105σ |
| Μετρητική καθυστέρηση: 0~105σ | |
| Αντιστάθμιση αντιστάθμισης συνεχούς ρεύματος | |
| Δυναμική αυτοματικής αντιστάθμισης: -10V~+10V | Πεδίο αντιστάθμισης ρεύματος: -1A~+1A |
| Διάστημα συχνότητας 8 δεκαετιών, αυτόματη και χειροκίνητη ρύθμιση | |
Τεχνικές -Ηλεκτροχημική φασματοσκόπηση αντίστασης δυνατοστάτη CS350M
Ηλεκτροχημικό φάσμα αντίστασηςσαντίγραφο (ΕΙΣ)
Σταθερή πόλωση
Περαστική πόλωση
Μέθοδος Chrono
Δοκιμαστική
Μετρήσεις διάβρωσης
Δοκιμή μπαταρίας
Άμπερομετρική
ΕxteΕπικεφαλής
# Υπάρχει η αντίστοιχη μέθοδος απογύμνωσης.
Ε:Wη επαγωγική αντιδραστικότητα εμφανίζεται στην υψηλής συχνότηταςΠεριφέρειατου Ηλεκτροχημική φασματοσκόπηση με αντίσταση(ΕΙΣ);
Α: Η επαγωγική αντιδραστικότητα προκαλείται κυρίως από την τροχιά. Η επαγωγική αντιδραστικότητα συσχετίζεται θετικά με το μήκος και τη συχνότητα της τροχιάς και συσχετίζεται αρνητικά με τη ακτίνα της τροχιάς.Θα είναι πιο προφανές στην περιοχή υψηλής συχνότητας και σε συστήματα χαμηλότερης αντίστασης (όπως οι μπαταρίες)Για να το μειώσετε, προσπαθήστε να συντομεύσετε το καλώδιο ηλεκτροδίου και επίσης να προσέξετε να μην έχετε άλλα σπείρα γύρω από το όργανο ή το δείγμα.
Ε:Wμέτρηση κόταςΗλεκτροχημική φασματοσκόπηση με αντίσταση(EIS), πρέπει ναπεριμένετε για λίγο πριν μετρήσει μετάνα χτίσειΕπΤοδοκιμέςσύστημα;
Α: Όταν κάνετε δοκιμή EIS θα πρέπει να βεβαιωθείτε ότι το σύστημα δοκιμής είναι σταθερό και γενικά η παρατήρηση OCP είναι επαρκής.Ενώ κάποιοιΗ αξιολόγηση OCP είναι το πρότυπο.
Ε:Δεν υπάρχειημικύκλοςσεΟ δικός μου...ηλεκτροχημική φασματοσκόπηση με αντίσταση (ΕΙΣ)δοκιμήΠοιο είναι το πρόβλημα;
Α: Δεν έχουν όλα τα δείγματα ένα μικρό ημικύκλο στο EIS. Ο μικρός ημικύκλος υπάρχει στην περιοχή υψηλής συχνότητας, η οποία ελέγχεται από τη μεταφορά φορτίου. Η ευθεία γραμμή υπάρχει στην περιοχή χαμηλής συχνότητας,που ελέγχεται με διάχυσηΓια υλικό άνθρακα, η χωρητικότητα μπορεί να είναι σχετικά μεγάλη, παρουσιάζοντας ένα τόξο αντί για έναν ημικύκλο.
Ε: Γιατί οι οριζόντιες και κατακόρυφες συντεταγμένες πρέπει να είναι συνεπείς όταν σχεδιάζετεΗλεκτροχημική φασματοσκόπηση με αντίσταση(ΕΙΣ);
Α: Επειδή είναι ένα πολύπλοκο επίπεδο. Είναι μια απαίτηση μαθηματικά.
