Επισημαίνω:
Μέγιστο ρεύμα: |
±2A |
Τρέχουσα περιοχή: |
± 200fa ~ 2 a, 11 περιοχές |
Εφαρμοζόμενο δυναμικό: |
±10 Β |
Τεχνολογία συμμόρφωσης: |
±30 Β |
EIS FREQ. σειρά: |
10μHz ~ 5MHz |
Πιθανή ακρίβεια: |
0,1% του εύρους |
Τρέχουσα ακρίβεια: |
0,1% του εύρους |
Πιθανή επίλυση: |
1μV |
Τρέχον ψήφισμα: |
1PA |
Εξουσία: |
90-240V AC, 50/60Hz |
Απαίτηση για λειτουργικό σύστημα του υπολογιστή: |
Windows 10 ή νεότερο |
Τεχνικές: |
EIS, CV, LSV, CP, CA, OCP, GCD, TAFEL, IT, ET, κλπ. |

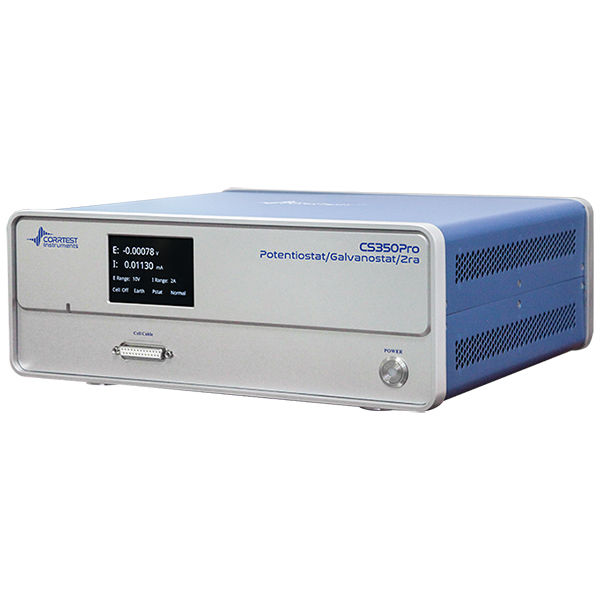

Ενιαίο κανάλι δυνατοστάτη/γαλβανόστάτη με EIS μοντέλο CS350Pro ((5MHz)
Ποτενσιοστάτης/Γαλβανοστάτης ενός καναλιούμε EISΜοντέλοCS350Pro αποτελείται από μια γεννήτρια αυθαίρετων συναρτήσεων DDS, έναν ποτενσιοστάτη/γαλβανοστάτη και ένα FRA. Με τη βοήθεια ενσωματωμένων διπλών μετατροπέων Delta-sigma AD 24 bit, επιτυγχάνει εξαιρετική σταθερότητα και υψηλή ανάλυση δυναμικού (1mV) και ρεύματος (1pA). Με 40+ ηλεκτροχημικές τεχνικές, το CS350pro έχει εφαρμοστεί ευρέως στη διάβρωση, την ενέργεια, τα υλικά και την αναλυτική ηλεκτροχημεία.
Το CS350Pro είναι μια αναβαθμισμένη έκδοση του συμβατικού ηλεκτροχημικού σταθμού εργασίας ενός καναλιού με εξαιρετική σταθερότητα και ακρίβεια, προηγμένο υλικό και πλήρως λειτουργικό λογισμικό. Η συχνότητα EIS μπορεί να φτάσει τα 5MHz.
Εφαρμογές
-Υλικά ενέργειας (μπαταρία ιόντων λιθίου, ηλιακό στοιχείο, κυψέλη καυσίμου, υπερπυκνωτές κ.λπ.)
-Μηχανισμοί αντίδρασης ηλεκτροσύνθεσης, ηλεκτροαπόθεσης (ηλεκτρολυτική επιμετάλλωση), ανοδικής οξείδωσης, ηλεκτρόλυσης
-Μεταλλική διάβρωση; αναστολέας διάβρωσης, επίστρωση και αποτελεσματικότητα καθοδικής προστασίας
-Ηλεκτροκατάλυση (HER, OER, ORR, CO2RR, NRR, διάσπαση νερού).
| Προδιαγραφές |
| Υποστήριξη συστήματος 2-, 3- ή 4-ηλεκτροδίων |
| Εύρος ελέγχου δυναμικού: ±10V | Μέγιστο ρεύμα: ±2A |
| Ακρίβεια ελέγχου δυναμικού: 0,1%×πλήρες εύρος±1mV | Ακρίβεια ελέγχου ρεύματος: 0,1%×πλήρες εύρος |
| Ανάλυση δυναμικού: 1μV | Ευαισθησία ρεύματος: 1pA |
| Χρόνος ανόδου:<1μs (<10mA), <10μs (<2A) | Εμπέδηση εισόδου ηλεκτροδίου αναφοράς: 1013W||5pF |
| Εύρος ρεύματος: 200pA~2A, 11 περιοχές | Εύρος δυναμικού: ±200mV, ±2,5V, ±5V, ±10V, 4 περιοχές |
| Τάση συμμόρφωσης:± 30V | Ρυθμός σάρωσης CV και LSV: 0,001mV~10kV/s |
| Πλάτος παλμού CA και CC: 0,0001~65.000s | Αύξηση ρεύματος κατά τη διάρκεια της σάρωσης: 1mA@1A/ms |
| Αύξηση δυναμικού κατά τη διάρκεια της σάρωσης: 0,02mV @1V/mS | Συχνότητα SWV: 0,001~100 kHz |
| Πλάτος παλμού DPV και NPV: 0,001~100s | Απόκτηση δεδομένων AD: 16bit@1 MHz, 20bit@1 kHz |
| Ανάλυση DA: 20bit | Ελάχιστη αύξηση δυναμικού στο CV: 0,02mV |
| Ρύθμιση εύρους ρεύματος/δυναμικού: Αυτόματο/Χειροκίνητο | Φίλτρα χαμηλής διέλευσης: που καλύπτουν 7 δεκαδικές |
| Λειτουργία γείωσης: Floating / Earthing, υποστήριξη ZRA | Διασύνδεση: Ethernet & USB |
| Λειτουργικό σύστημα: Windows 10/11 | Ισχύς: 90~240V AC 50/60Hz |
| Βάρος / Διαστάσεις: 6,5kg, 36 x 30 x 16 cm |
| EIS (Φασματοσκοπία Ηλεκτροχημικής Εμπέδησης) |
| Γεννήτρια σήματος |
| Εύρος συχνοτήτων: 10μHz~5MHz | Ανάλυση σήματος: 0,1mV RMS |
| Ακρίβεια συχνότητας: 0,1% | Πλάτος AC: 1mV~2500mV |
| DC Bias: -10~+10V | Εμπέδηση εξόδου: 50Ω |
| Κυματομορφή: ημιτονοειδές κύμα, τριγωνικό κύμα και τετραγωνικό κύμα | Παραμόρφωση κύματος:<1% |
| Λειτουργία σάρωσης: λογαριθμική/γραμμική, αύξηση/μείωση |
| Αναλυτής σήματος |
| Χρόνος ολοκλήρωσης: ελάχιστος: 10ms ή ο μεγαλύτερος χρόνος ενός κύκλου | Μέγιστο: 106 κύκλοι ή 105s |
| Καθυστέρηση μέτρησης: 0~105s |
| Αντιστάθμιση DC offset |
| Εύρος αυτόματης αντιστάθμισης δυναμικού: -10V~+10V | Εύρος αντιστάθμισης ρεύματος: -2A~+2A |
| Εύρος ζώνης: εύρος συχνοτήτων 8 δεκαδικών, αυτόματη και χειροκίνητη ρύθμιση |
Τεχνικές - CS350pro
Σταθερή πόλωση:
Δυναμικό ανοικτού κυκλώματος (OCP), Ποτενσιοστατική (καμπύλη I-T), Γαλβανοστατική, Δυναμική δυναμική (διάγραμμα Tafel), Γαλβανοδυναμική (DGP)
Μεταβατική πόλωση:
Πολλαπλά βήματα δυναμικού, Πολλαπλά βήματα ρεύματος, Βήμα δυναμικού (VSTEP), Βήμα γαλβανικού (ISTEP)
Μέθοδος Χρονο:
Χρονοποτενσιομετρία (CP), Χρονοαμπερομετρία (CA), Χρονοκαυλομετρία (CC)
Βολομετρία:
Γραμμική σάρωση βολταμετρίας (LSV), Κυκλική βολταμετρία (CV), Βολταμετρία σκαλοπατιών (SCV), Βολταμετρία τετραγωνικού κύματος (SWV), Διαφορική παλμική βολταμετρία (DPV), Κανονική παλμική βολταμετρία (NPV), Διαφορική κανονική παλμική βολταμετρία (DNPV), AC βολταμετρία (ACV), 2η αρμονική AC βολταμετρία (SHACV), Μετασχηματισμός Fourier AC βολταμετρίας (FTACV)
Φασματοσκοπία ηλεκτροχημικής εμπέδησης:
Ποτενσιοστατικό EIS (Nyquist, Bode), Γαλβανοστατικό EIS, Ποτενσιοστατικό EIS (Προαιρετική συχνότητα), Γαλβανοστατικό EIS (Προαιρετική συχνότητα), Mott-Schottky, Ποτενσιοστατικό EIS vs. Time (Μονή συχνότητα), Γαλβανοστατικό EIS vs. Time (Μονή συχνότητα)
Μετρήσεις διάβρωσης:
Καμπύλη κυκλικής πόλωσης (CPP), Καμπύλη γραμμικής πόλωσης (LPR), Ηλεκτροχημική επανενεργοποίηση (EPR), Ηλεκτροχημικός θόρυβος (EN), Μηδενική αντίσταση Ammeter (ZRA)
Δοκιμή μπαταρίας:
Φόρτιση και εκφόρτιση μπαταρίας, Γαλβανοστατική φόρτιση και εκφόρτιση (GCD), Ποτενσιοστατική φόρτιση και εκφόρτιση (PCD), Ποτενσιοστατική διαλείπουσα τεχνική τιτλοδότησης (PITT), Γαλβανοστατική διαλείπουσα τεχνική τιτλοδότησης (GITT)
Αμπερομετρική:
Διαφορική παλμική αμπερομετρία (DPA), Διπλή διαφορική παλμική αμπερομετρία (DDPA), Τριπλή παλμική αμπερομετρία (TPA), Ολοκληρωμένη παλμική αμπερομετρική ανίχνευση (IPAD)
Βολταμετρία απογύμνωσης:
Ποτενσιοστατική απογύμνωση, Γραμμική απογύμνωση, Απογύμνωση σκαλοπατιών, Απογύμνωση τετραγωνικού κύματος, Διαφορική παλμική βολταμετρία απογύμνωσης, Κανονική παλμική βολταμετρία απογύμνωσης, Διαφορική κανονική παλμική βολταμετρία απογύμνωσης
Επεκτάσεις:
Data Logger, Ηλεκτροχημική απογύμνωση/εναπόθεση, Μαζική ηλεκτρόλυση με κουλομετρία (BE), Μέτρηση Rs
