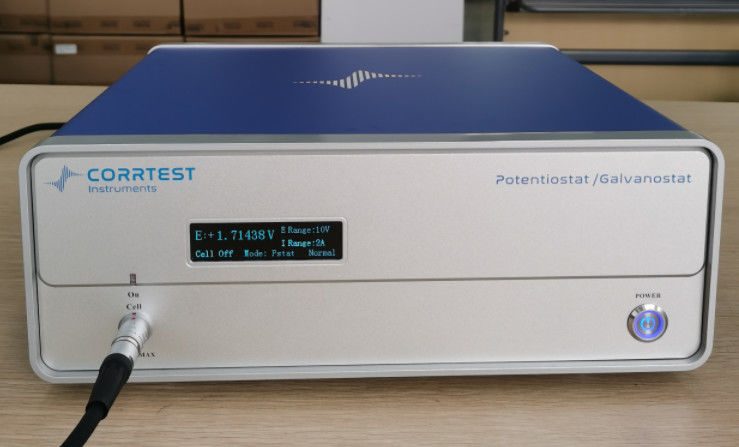

Μηχανή κυκλικής βολταμετρίας CS300Mείναι το μοντέλο εισόδου μεταξύ του Corrtest μονοκαναλιού δυνατοστάτη / galvanostat. Περιλαμβάνει όλες τις τεχνικές εκτός από το EIS. Το όργανο κυκλικής βολταμετρίας CS300M περιέχει μια γρήγορη ψηφιακή γεννήτρια λειτουργίας,κυκλώματα απόκτησης δεδομένων υψηλής ταχύτηταςΜε υψηλές επιδόσεις σταθερότητας και ακρίβειας με προηγμένο υλικό και καλά λειτουργικό λογισμικό,είναι ένα οικονομικά αποδοτικό και βασικό δυνατοστάτη/γαλβανόστάτη όταν δεν απαιτείται EISΜε τεχνικές όπως η δυνατοστατική (Ι-Τ), η κυκλική voltammetry (CV), η LSV, η δυνατοδυναμική (graph Tafel), η γαλβανοστατική φόρτιση και εκφόρτιση (GCD) κλπ.το όργανο κυκλικής βολταμετρίας CS300M είναι κατάλληλο για διάφορες εφαρμογές, όπως η μέτρηση της διάβρωσηςΤο όργανο κυκλικής βολταμετρίας CS300M δεν περιλαμβάνει το EIS. Η κυκλική βολταμετρία είναι η πιο βασική αλλά βασική τεχνική,όλα τα Corrtest potentiostat / galvanostat μας έχει αυτή τη λειτουργία.

Τι είναι η κυκλική βολταμετρία;

Η τεχνική κυκλικής βολταμετρίας (CV) χρησιμοποιείται κυρίως για ηλεκτροχημικές θεωρητικές μελέτες, όπως η διαδικασία ηλεκτροδίων, το φαινόμενο απορρόφησης ηλεκτροδίων κλπ.Η καμπύλη κυκλικής βολταμετρίας (CV) αποτελείται από δύο μέρη, η περιοχή μείωσης/καθοδίου όπου παράγεται η μορφή κύματος μείωσης από τη διαδικασία μείωσης του ηλεκτροδραστικού υλικού,και η περιοχή οξείδωσης/ανόδου όπου παράγεται η μορφή κύματος οξείδωσης από τη διαδικασία οξείδωσης των προϊόντων μείωσηςΗ τεχνική κυκλικής βολταμετρίας (CV) μπορεί να μετρήσει απευθείας την αναλογία του ανωδικού κορυφικού ρεύματος/καθοδικού κορυφικού ρεύματος και τη διαφορά μεταξύ του ανωδικού δυναμικού κορυφής και του καθοδικού δυναμικού κορυφής.

Κύκλος κυκλικής βολταμετρίας (CV) ηλεκτρόδου γυάλινου άνθρακα σε K₄[Fe(CN)₆] διάλυμα

Αρχή κυκλικής βολταμετρίας

Η κυκλική βολταμετρία είναι ένας τύπος δυνατοδυναμικής ηλεκτροχημικής μέτρησης.Η κυκλική βολταμετρία χρησιμοποιεί την εγκατάσταση τριών ηλεκτροδίωνΌταν το ηλεκτρόδιο εργασίας φτάνει σε ένα καθορισμένο δυναμικό, η ράμπα αντιστρέφεται.Το ρεύμα στο ηλεκτρόδιο εργασίας σχεδιάζεται σε σχέση με την εφαρμοσμένη τάσηΗ κυκλική βολταμετρία είναι μια πολύ ευπροσάρμοστη ηλεκτροχημική τεχνική που επιτρέπει να διερευνήσει τη μηχανική των ιδιότητες οξυγόνωσης και μεταφοράς ενός συστήματος σε διάλυμα.Το δυναμικό εφαρμόζεται μεταξύ του ηλεκτροδίου αναφοράς και του ηλεκτροδίου εργασίας και το ρεύμα μετριέται μεταξύ του ηλεκτροδίου εργασίας και του ηλεκτροδίου αντίστροφουΣτην κυκλική βολταμετρία, η κατεύθυνση του δυναμικού αντιστρέφεται στο τέλος της πρώτης σάρωσης.

Προδιαγραφές

Τεχνικές του οργάνου κυκλικής βολταμετρίας CS300M

Δοκιμαστική

• Κυκλική βολταμετρία (CV)
• Η γραμμική σάρωση βολταμετρίας (LSV)
• Δοκιμαστική ενέργεια
• Διάμετρος στρεμμάτων τετραγωνικών (SWV) #
• Διαφορετική βολταμετρία παλμού (DPV) #
• Συνηθισμένη βολταμετρία παλμού (NPV) #
• Διαφορετική κανονική βολταμετρία παλμού (DNPV) #
• Δοκιμαστική ενέργεια
• 2^νΑρμονική στροφομετρία εναλλασσόμενης τάσης (SHACV)
• Μετασχηματισμός Fourier AC Voltammetry (FTACV)

#Υπάρχουν αντίστοιχες μεθόδους απομάκρυνσης με βολταμετρία

Σταθερή πόλωση

• Δυναμικό ανοικτού κυκλώματος (OCP)
• Ποντικοστατική (καμπύλη I-T)
• Γκαλβανιοστατικά
• Ποντικοδυναμική (γραφή του Τάφελ)
• Γκαλβανδυναμική (DGP)
• Δραστηριότητες διαλογής βημάτων (SSF)

Περαστική πόλωση

• Πολλαπλά δυνατά βήματα
• Πολλαπλά Στάδια ρεύματος
• Πιθανές βήμα σκάλας (VSTEP)
• Γκαλβανική σκάλα-βήμα (ISTEP)

Μέθοδος Chrono

• Χρονοποτεντομετρία (CP)
• Χρονοαμπεραμετρία (CA)
• Χρονοκαουλομετρία (CC)

Μετρήσεις διάβρωσης

• Κύκλωμα πολωτικής καμπύλης (CPP)
• Γραμμική καμπύλη πόλωσης (LPR)
• Ηλεκτροχημική δυνατοκινητική επανενεργοποίηση (EPR)
• Ηλεκτροχημικός θόρυβος (EN)
• Μηδενική αντίσταση Ammeter (ZRA)

Δοκιμή μπαταρίας

• Η φόρτιση και η εκφόρτιση της μπαταρίας
• Επικοινωνία με ηλεκτρονικό δίκτυο
• Ποντικοστατική φόρτιση και εκφόρτιση
• Τεχνική δυνατοστατικής διαλείπουσας τιτλοποίησης
• Τεχνική γαλβανοστατικής διαλείπουσας τιτλοποίησης

Χαρακτηριστικά λογισμικού του οργάνου κυκλικής βολταμετρίας CS300M

Κύκλικη βολταμετρία (CV):Το λογισμικό του CS studio παρέχει στους χρήστες ένα ευέλικτο smoothing/διαφορική/ενσωμάτωσηΣυσκευή, η οποία μπορεί να ολοκληρώσει τον υπολογισμό του ύψους κορυφής, της περιοχής κορυφής και του δυναμικού κορυφής των καμπυλών CV.Τυκλική βολταμετρία(CV) τεχνική, κατά τη διάρκεια της ανάλυσης των δεδομένων, υπάρχει λειτουργία επιλογής ακριβών κύκλων για να εμφανιστεί.

Δοκιμή και ανάλυση μπαταρίας:Η απόδοση φόρτισης και εκφόρτισης, η χωρητικότητα, η ειδική χωρητικότητα, η ενέργεια φόρτισης και εκφόρτισης.

Σχεδιασμός και ποσοστό διάβρωσης

Το CS studio παρέχει επίσης ισχυρή μη γραμμική προσαρμογή στην εξίσωση Butler-Volmer της καμπύλης πόλωσης.αντίσταση πόλωσηςΜπορεί επίσης να υπολογίσει την πυκνότητα του φάσματος ισχύος, την αντίσταση θορύβου και την αντίσταση του φάσματος θορύβου με βάση τις ηλεκτροχημικές μετρήσεις θορύβου.

Δοκιμή συνδυασμού:Το λογισμικό CS studio υποστηρίζει τη συνδυαστική δοκιμή για διάφορα πειράματα για να επιτευχθεί ευέλικτη και ανεξέλεγκτη δοκιμή.χρόνος αναμονής κλπ. μεταξύ κάθε δοκιμής.

Δοκιμή συνδυασμού: δοκιμές διάβρωσης

Δοκιμή συνδυασμού: Δοκιμές ψευδοσυμπιεστών

Δεδομένα ανοιχτά:Μπορείτε να ανοίξετε τα αρχεία δεδομένων με μορφή txt απευθείας στο σημειωματάριο.

Ε:Wκότα που τρέχειΤυκλική βολταμετρία(CV) σε μια διτμήμαρια κυψέλη, το ρεύμα δεν μπορεί να αυξηθεί αφού φτάσει σε ένα ορισμένο επίπεδο.

Α: Υπάρχει μεμβράνη ανταλλαγής ιόντων σε ένα διττό θάλαμο κύτταρα, έτσι ώστε η τάση συμμόρφωσης κύτταρα θα αυξηθεί.ή να μειώσει την απόσταση μεταξύ WE και CE, και αυξάνει την αγωγιμότητα του ηλεκτρολύτη.

Ε: Πώς χαρακτηρίζεται η σταθερότητα και το περιεχόμενο δραστηριότητας των καταλύτες ORR;

Απάντηση:

Εκτελείται κυκλική βολταμετρία (CV), συγκρίνοντας CV και LSV πριν και μετά, για παράδειγμα 30000 κύκλους.

Μέτρηση της καμπύλης i-t·

Πάρτε εικόνες TEM πριν και μετά τη σταθερότητα για να διαπιστωθεί αν ο καταλύτης έχει συσσωρευτεί.
