CST520 Πολυηλεκτροδικός ηλεκτροχημικός χαρτογράφος για εφαρμογές διάβρωσης

CST520 Πολυηλεκτροδικός ηλεκτροχημικός χαρτογράφος

Με βάση μετατροπείς υψηλής ανάλυσης και τεχνικές μηδενικής αντίστασης, CST520 Multi-electrode Array Electrochemical Mapper can quickly map the galvanic current and OCP distribution on an arrayed multi-electrode and facilitate the study of non-uniform corrosion of metal samples under depositsΕπιπλέον, μπορεί να συνεργαστεί με τον δυνατοστάτη CS για να χαρτογραφήσει την κατανομή της αντίστασης σε αισθητήρα πολλαπλών ηλεκτροδίων.

Με κυκλική σάρωση της κατανομής του δυναμικού και του ρεύματος στην επιφάνεια του ηλεκτρόδου συστοιχίας,Το CST520 Multi-electrode Array Electrochemical Mapper μπορεί να χαρακτηρίσει την τοπική κατανομή διάβρωσης ή τη μη ομοιόμορφη ηλεκτροχημική διαδικασία διάλυσης γυμνού μετάλλου ή μετάλλου κάτω από επικάλυψη.

Το CST520 Multi-electrode Array Electrochemical Mapper μπορεί να μετρήσει με ακρίβεια το δυναμικό ηλεκτροδίου και το ρεύμα βραχυκυκλώματος κάθε ενιαίου ηλεκτροδίου.Είναι ιδιαιτέρως κατάλληλο για τη μελέτη της αυθόρμητης διάβρωσης των μετάλλων σε μη διαταραγμένη κατάσταση..

Εφαρμογή

Το όργανο αυτό είναι κατάλληλο για τη μελέτη των χαρακτηριστικών τοπικής κατανομής της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάταξης της διάκαθώς και τη μελέτη του μηχανισμού εμφάνισης και ανάπτυξης τοπικής διάβρωσηςΜπορεί να χρησιμοποιηθεί ευρέως για τη μελέτη της μη ομοιόμορφης συμπεριφοράς διάβρωσης των μετάλλων.

Αρχή λειτουργίας

CST520 Πολυηλεκτροδική ηλεκτροχημική συστοιχία αποτελείται από δύο μέρη: μια διεπαφή πολλαπλών ηλεκτροδίων και ένα σύστημα ηλεκτροχημικών δοκιμών.Δεν μπορεί μόνο να δοκιμάσει το δυναμικό ηλεκτροδίου και το ρεύμα βραχυκυκλώματος κάθε ενιαίου ηλεκτροδίου, αλλά και μετρώντας την καμπύλη EIS και πόλωση, εμπλουτίζοντας σημαντικά τις μεθόδους αξιολόγησης της αντοχής των υλικών στην διάβρωση.

Η πολυηλεκτροδική μάζαΕπόμενο άρθροΑποτελείται κυρίως από κυκλώματα επικοινωνίας RS485, κυκλώματα επέκτασης IO, κυκλώματα 10x10 ρελέ, κυκλώματα MCU κλπ. Υποστηρίζει έως και 100 κανάλια διασύνδεσης ηλεκτροδίων συστοιχίας,με συχνότητα διακόπτη έως και 100 Hz.

Ο ηλεκτροχημικός χαρτογράφοςμπορεί όχι μόνο να διεξάγει δοκιμές ηλεκτροδίων συστοιχίας, αλλά και να χρησιμεύει ως ανεξάρτητος δυνατοστάτης/ηλεκτροχημικός σταθμός εργασίας με όλες τις τεχνικές για μετρήσεις διάβρωσης,όπως δυναμικό ανοικτού κυκλώματος (OCP), καμπύλη πόλωσης (Tafel), γραμμική πόλωση (LPR), EIS, καμπύλη M-S και ηλεκτροχημικός θόρυβος (ECN) κλπ.

Σκανάρισμα δυναμικού και ρεύματος

Το CST520 μπορεί να επιτύχει κυκλική σάρωση δυναμικού/στροφικού της επιφάνειας ή σάρωση δυναμικού/στροφικού έναντι χρόνου οποιουδήποτε μεμονωμένου ηλεκτρόδου, με απεικόνιση κατανομής δυναμικού/στροφικού σε πραγματικό χρόνο.Τα δεδομένα μπορούν να εισαχθούν στο Origin για να εμφανίζονται τα 3D γραφικά.

Όπως φαίνεται στην παραπάνω εικόνα, δείχνει τη διανομή δυναμικού/ρεύματος.Το αρνητικό ρεύμα εμφανίζεται επίσης στις ίδιες περιοχές στο διάγραμμα διανομής ρεύματοςΑρνητικό ρεύμα σημαίνει ρεύμα ανόδου, που υποδηλώνει ότι σε αυτές τις τρεις περιοχές της επιφάνειας των ηλεκτροδίων εμφανίζεται πιο σοβαρή διάβρωση.

Κατανομή του μοντέλου αντίστασης σε ηλεκτρόδια δέσμης καλωδίου 10 ́10

ΠροδιαγραφέςCST520 Πολυηλεκτροδικός ηλεκτροχημικός χαρτογράφος

Περιοχή δυναμικού: ±10V, ±5V, ±2,5V

Ακριβότητα ελέγχου δυνητικού: 0,1% πλήρους κλίμακας±1mV

Πεδίο ρεύματος:2nA~2 A,10 πεδίο

Μέγιστο ισχύ εξόδου ρεύματος: ±2A

Ακρίβεια ελέγχου ρεύματος: 0,1% πλήρους κλίμακας

Ταχύτητα αλλαγής καναλιού: 100Hz

Διασύνδεση επέκτασης: RS485 115200bps

Ηλεκτρική τροφοδοσία: AC 220V

Τυπική παροχή:

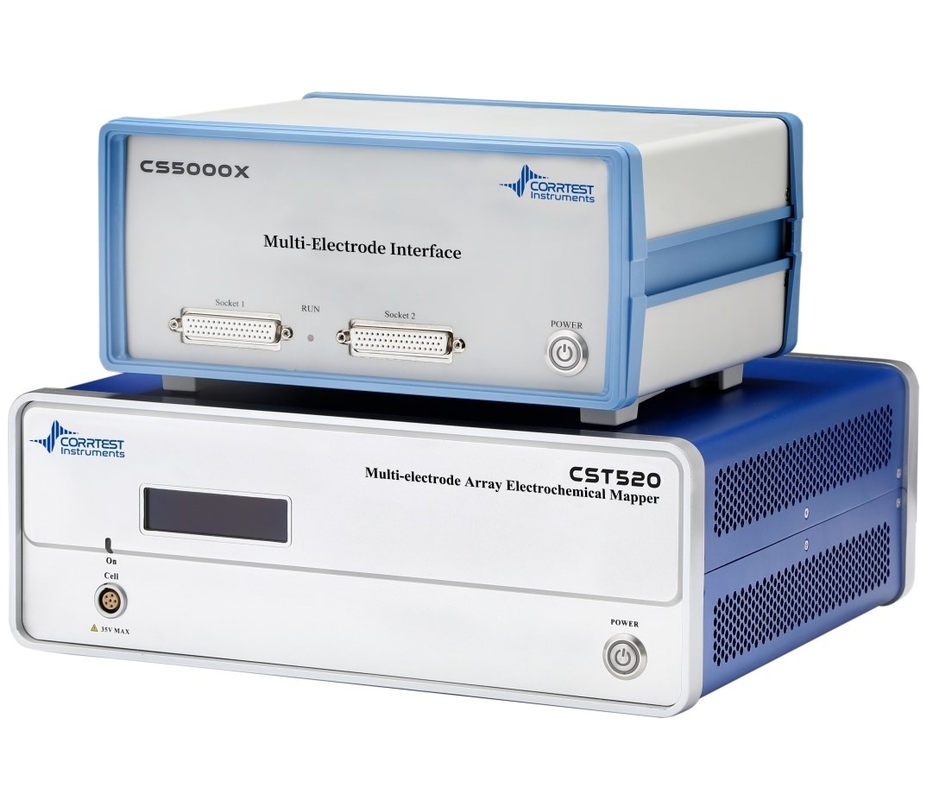

CST520 Πολυηλεκτροδικός μηχανισμός ηλεκτροχημικού χαρτογράφησης * 1 σύνολο

CS5000X Πολυελεκτροδική διεπαφή*1 σύνολο

Συσκευή λογισμικού*1

Καλώδιο ηλεκτροδίου επέκτασης* 3 ((WE/SE/AGND(WE99))

Καλώδιο εισόδου ηλεκτροδίου αναφοράς*1

Καλώδιο εισόδου ηλεκτροδίου μετρητή *1

Καλώδιο επικοινωνίας DB9 *1

Q235 ηλεκτρόδιο συστοιχίας 10*10 από χάλυβα άνθρακα *1

Καλώδιο ηλεκτροδίων *2

Καλώδιο τροφοδοσίας *2

Καλώδιο USB*1

Φανταστικό κύτταρο *1

Υπηρεσία μετά την πώληση

Εγγύηση: 3 έτη

Υπηρεσία δωρεάν αναβάθμισης λογισμικού

Υπηρεσία επισκευής δωρεάν εντός της εγγύησης
