Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Wuhan, Κίνα
Μάρκα: Corrtest
Πιστοποίηση: CE, ISO9001
Αριθμό μοντέλου: CS350M
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: τυποποιημένο κουτί
Χρόνος παράδοσης: 5-10 εργάσιμες ημέρες
Όροι πληρωμής: T/T, D/P
Δυνατότητα προσφοράς: 1000Set/year
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |

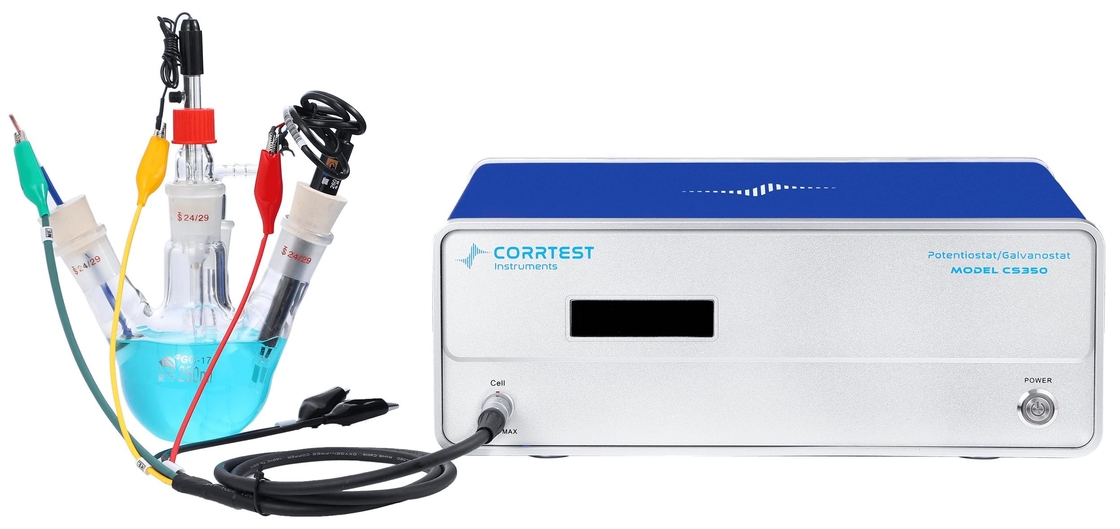

Τρία ηλεκτρόδια δυνατοστάτη CS350M αποτελείται από γεννήτρια αυθαίρετης λειτουργίας DDS, δυνατοστάτη υψηλής ισχύος / γαλβανόστατο, αναλυτή συσχέτισης διπλού καναλιού,Μετατροπείς και διεπαφές διπλής οδού υψηλής ταχύτητας 16bit/υψηλής ακρίβειας 24bit ADΤο μέγιστο ρεύμα είναι ± 2A, το εύρος δυναμικού είναι ± 10V. Το εύρος συχνοτήτων EIS είναι 10uHz ~ 1MHz. Μπορεί να χρησιμοποιηθεί για διάφορους ηλεκτροχημικούς τομείς όπως η διάβρωση, η ενέργεια, τα υλικά και η ηλεκτροανάλυση.Το ρεύμα μπορεί να αυξηθεί έως 20A/40A με ενισχυτή ρεύματος CS2020B/CS2040BΟ δυνατοστάτης τριών ηλεκτροδίων CS350M δεν μπορεί μόνο να μετρήσει το σύστημα τριών ηλεκτροδίων, αλλά μπορεί επίσης να εφαρμοστεί σε άλλες διαμορφώσεις.
Τι είναι το σύστημα των τριών ηλεκτροδίων;
Το σύστημα των τριών ηλεκτροδίων αποτελείται από ένα ηλεκτρόδιο εργασίας, ένα ηλεκτρόδιο αντίδρασης και ένα ηλεκτρόδιο αναφοράς.Ο ρόλος του ηλεκτροδίου αναφοράς είναι να λειτουργεί ως σημείο αναφοράς για τη μέτρηση και τον έλεγχο του δυναμικού ηλεκτροδίου εργασίαςΟι περισσότερες ηλεκτροχημικές δοκιμές είναι με σύστημα τριών ηλεκτροδίων.
Πλεονεκτήματα του δυνατοστάτη τριών ηλεκτροδίων CS350M
Σύστημα πολλαπλών ηλεκτροδίων
● τρία ηλεκτρόδια δυνατοστάτη CS350M υποστηρίζει 2-ηλεκτρόδιο, σύστημα 3-ηλεκτρόδιο, και σύστημα 4-ηλεκτρόδιο, μπορεί να χρησιμοποιηθεί για τη δοκιμή εσωτερικής αντίστασης της μπαταρίας ή 4-ηλεκτρόδιο λεπτή μέτρηση μέτρησης ελαστικού
● Με μηδενική αντίσταση για τη μέτρηση του γαλβανικού ρεύματος
Πλήρης πλωτή
Όλα τα δυνατοστάτη Corrtest / γαλβανόστατα, συμπεριλαμβανομένων των τριών ηλεκτροδίων δυνατοστάτη CS350M, έχουν σχεδιαστεί για να επιπλέουν πλήρως.και μπορεί να χρησιμοποιηθεί για την ηλεκτροχημική μελέτη του ηλεκτρόδου εργασίας που συνδέεται με τη γη, όπως αυτοκλάβη, μεταλλικό μέρος σε γέφυρα, σκυρόδεμα
Αποθήκευση δεδομένων σε πραγματικό χρόνο
Τα δεδομένα του πειράματος μπορούν να αποθηκευτούν σε πραγματικό χρόνο.
Ηλεκτροχημική φασματοσκόπηση αντίστασης (EIS)
● Ο τριών ηλεκτροδίων δυνατοστάτης CS350M χρησιμοποιεί αλγόριθμο συνολικής συσχέτισης και τεχνική υπερ-απομίμησης διπλού καναλιού και έχει ισχυρή ικανότητα κατά των παρεμβολών.Η εσωτερική αντίσταση του οργάνου είναι έως 1013Ω. Είναι κατάλληλο για μετρήσεις EIS συστήματος υψηλής αντίστασης (όπως επικάλυψη, σκυρόδεμα κλπ.)
● Με την τεχνολογία μεταφοράς σταθερού ρεύματος και της τεχνολογίας παραμερισμού συνεχούς ρεύματος, μπορεί να χρησιμοποιηθεί τρεις ηλεκτροδικοί δυνατοστάτες CS350M για τη μέτρηση της αντίστασης της μπαταρίας υπό κατάσταση φόρτισης και εκφόρτισης,κατάλληλο για σύστημα εξαιρετικά χαμηλής αντίστασης (όπως μπαταρία 18650, μπαταρία μαλακού πακέτου, πυρήνας μπαταρίας...)
Συσκευή ανάπτυξης λογισμικού (SDK)
Μπορούμε να παρέχουμε δευτερεύουσες διεπαφές ανάπτυξης, γενικές διεπαφές API και παραδείγματα ανάπτυξης, και μπορούμε να πραγματοποιήσουμε κλήσεις δεδομένων για το Labview, C, C++, C#, VC και άλλα προγράμματα,που είναι βολικό για τη δευτερογενή ανάπτυξη και προσαρμογή μεθόδων δοκιμής.
Επιλογές υψηλού ρεύματος και υψηλής συμμόρφωσης
●Με τον ενισχυτή CS2020B/CS2040B, το ρεύμα των τριών ηλεκτροδίων δυνατοστάτη CS350M μπορεί να αυξηθεί σε 20A/40A, το οποίο πληροί τις απαιτήσεις στις κυψέλες καυσίμου, στη μπαταρία ισχύος, στην ηλεκτροπληρωμή κλπ.
●Μπορεί να προσαρμόσει το όργανο σε υψηλή τάση συμμόρφωσης 30V, η οποία πληροί τις απαιτήσεις δοκιμής σε λύσεις χαμηλής αγωγιμότητας (οργανικό σύστημα, σύστημα σκυροδέματος κλπ.),ειδικά κατάλληλο για μελέτες μείωσης του άνθρακα και του αζώτου.
Πολυδιάστατη ανάλυση δεδομένων
Το CS Studio είναι το λογισμικό για το Corrtest potentiostat για τον έλεγχο πειραμάτων και την ανάλυση δεδομένων.Ανάλυση ολοκλήρωσης και ανάλυση ύψους κορυφής της βολταμετρικής καμπύλης, προσαρμογή ισοδύναμου κυκλώματος EIS και προσαρμογή φάσματος αντίστασης κλπ.
● Πολυμετρική καμπύλη πόλωσης
● Εγκατάσταση EIS
● Ηλεκτροχημική ανάλυση θορύβου
● Υπολογισμός ψευδοδοκινητότητας
● Ειδική χωρητικότητα GCD, απόδοση
● Ανάλυση σχεδίων Mott-Schottky
● Ανάλυση βιογραφικού σημείου
Δοκιμή συνδυασμού
Το λογισμικό CS studio υποστηρίζει τη δοκιμή συνδυασμού για διάφορα πειράματα για την επίτευξη ευέλικτων και
Μπορείτε να ορίσετε τις παραμέτρους για κάθε πείραμα εκ των προτέρων, και να ορίσετε τα διαστήματα, χρόνο αναμονής κλπ. μεταξύ κάθε πειράματος.Τα διάφορα πειράματα θα τρέξουν ένα προς ένα ως ρυθμίσεις αυτόματα.
Δοκιμή συνδυασμού: δοκιμές διάβρωσης
Δοκιμή συνδυασμού: Δοκιμές ψευδοσυμπιεστών
| Προδιαγραφές τουΤρία ηλεκτρόδια δυνατοστάτη CS350M | |
| Σύστημα υποστήριξης 2-, 3-ηλεκτροδίων ή 4-ηλεκτροδίων | Διάστημα δυναμικού και ρεύματος: αυτόματο |
| Πεδίο ελέγχου δυναμικού: ±10V | Πεδίο ελέγχου ρεύματος: ±2A |
| Ακριβότητα ελέγχου δυναμικού: 0,1% × πλήρες εύρος±1mV | Ακριβότητα ελέγχου ρεύματος: 0,1% × πλήρες εύρος |
| Δυναμική ανάλυση: 10μV (> 100Hz),3μV (< 10Hz) | Ευαισθησία ρεύματος:1pA |
| Χρόνος ανόδου: <1μs (<10mA), <10μs (<2A) | Αντίσταση εισόδου ηλεκτροδίου αναφοράς:1012Ως εκ τούτου, 20pF |
| Πεδίο ρεύματος: 2nA~2A, 10 περιοχές | Τεχνική διάταξη: |
| Μέγιστο ισχύ εξόδου: 2A | Ταχύτητα σάρωσης CV και LSV: 0,001mV~10,000V/s |
| Δύναμη εκτίμησης | Αυξημένη ισχύς ρεύματος κατά τη διάρκεια της σάρωσης: 1mA@1A/ms |
| Ενδεχόμενη αύξηση κατά τη διάρκεια της σάρωσης: 0,076mV@1V/ms | Συχνότητα SWV: 0,001~100 kHz |
| Δύναμη εκτίμησης | Αγορά δεδομένων AD:16bit@1 MHz,20bit@1 kHz |
| DA Ανάλυση: 16bit, χρόνος εγκατάστασης: 1μs | Ελάχιστη δυναμική αύξηση του CV: 0,075mV |
| Συχνότητα IMP: 10μHz~1MHz | Φίλτρα χαμηλής διέλευσης: 8 δεκαετίες |
| Λειτουργικό σύστημα: Windows 10/11 | Διασύνδεση: USB 2.0 |
| Βάρος / Μέτρα: 6,5kg, 36,5 x 30,5 x 16 cm | |
| Ηλεκτροχημική Φασματοσκόπηση Αντίστασης (EIS) | |
| Γεννήτρια σήματος | |
| Περιοχή συχνοτήτων:10μHz~1MHz | Αμβλήσιμο εναλλασσόμενου ρεύματος:1mV~2500mV |
| Συνεχής διάκενη: -10~+10V | Αντίσταση εξόδου: 50Ω |
| Σχήμα κύματος: κύμα sinus, τριγωνικό κύμα και τετραγωνικό κύμα | Διαστρέβλωση κυμάτων: < 1% |
| Τρόπος σάρωσης: λογαριθμικός/γραμμικός, αύξηση/μείωση | |
| Αναλυτής σήματος | |
| Χρόνος ολοκλήρωσης: ελάχιστο:10 ms ή ο μεγαλύτερος χρόνος κύκλου | Μέγιστο:106κύκλους ή 105σ |
| Μετρητική καθυστέρηση: 0~105σ | |
| Αντιστάθμιση αντιστάθμισης συνεχούς ρεύματος | |
| Δυναμική αυτοματικής αντιστάθμισης: -10V~+10V | Πεδίο αντιστάθμισης ρεύματος: -1A~+1A |
| Διάστημα συχνότητας 8 δεκαετιών, αυτόματη και χειροκίνητη ρύθμιση | |
Τεχνικές τριών ηλεκτροδίων δυνατοστάτη CS350M
| Τεχνικές |
ΓS350M WΙΤΗ ΕΙΣ |
|
| Σταθερό πόλωση |
Δυναμικό ανοικτού κυκλώματος (OCP) | √ |
| Ποντικοστατική (καμπύλη i-t) | √ | |
| Γκαλβανιοστατικά | √ | |
| Δυναμικότητα (παράγραμμα πίνακα) | √ | |
| Γκαλβανιδυναμικά | √ | |
| Περαστική πόλωση | Πολλαπλά Πιθανά Βήματα | √ |
| Πολλαπλό ρεύμα | √ | |
| Πιθανές βήμα σκάλας (VSTEP) | √ | |
| Γκαλβανική σκάλα-βήμα (ISTEP) | √ | |
| Χρόνο μεθόδους |
Χρονοποτεντομετρία (CP) | √ |
| Χρονοαμπερομετρία (CA) | √ | |
| Χρονοκουλομετρία (CC) | √ | |
| Δοκιμαστική | Κύκλικη βολταμετρία (CV) | √ |
| Η γραμμική σάρωση βολταμετρίας (LSV) (i-v) | √ | |
| Δοκιμαστική ενέργεια | √ | |
| Τετραγωνική κυματομετρία (SWV) # | √ | |
| Διαφορετική βολταμετρία παλμού (DPV) # | √ | |
| Συνηθισμένη βολταμετρία παλμού (NPV) # | √ | |
| Διαφορετική κανονική βολταμετρία παλμού (DNPV) # | √ | |
| Δοκιμαστική μέτρηση | √ | |
| ΕΙΣ | Πιθανόστατο ΕΙΣ (Nyquist, Bode) | √ |
| Γαλβανωστατικό ΕΣΣ | √ | |
| Δυναμικό EIS (προαιρετική συχνότητα) | √ | |
| Εναλλακτική συχνότητα EIS galvanostatic (επιλογική συχνότητα) | √ | |
| Mott-Schottky | √ | |
| Ποντικοστατικό EIS έναντι χρόνου (μονή συχνότητα) | √ | |
| Επικαιροποίηση των συστημάτων ηλεκτρονικής ενέργειας | √ | |
| Η διάβρωση μέτρηση |
Κύκλωμα πολωτικής καμπύλης (CPP) | √ |
| Γραμμική καμπύλη πόλωσης (LPR) | √ | |
| Ηλεκτροχημική δυνατοκινητική επανενεργοποίηση (EPR) | √ | |
| Ηλεκτροχημικός θόρυβος (EN) | √ | |
| Μηδενική αντίσταση Ammeter (ZRA) | √ | |
| Δοκιμή μπαταρίας | Η φόρτιση και η εκφόρτιση της μπαταρίας | √ |
| Γαλβανιοστατική φόρτιση και εκφόρτιση (GCD) | √ | |
| Ποντιστοστατική φόρτιση και εκφόρτιση (PCD) | √ | |
| Τεχνική δυνητικοστατικής διαλείπουσας τιτλοποίησης (PITT) | √ | |
| Τεχνική γαλβανοστατικής διαλείπουσας τιτλοποίησης (GITT) | √ | |
| Άμπερομετρία | Διαφορετική αμπερομετρία παλμού (DPA) | √ |
| Διπλή διαφορική παλμική αμπερομετρία (DDPA) | √ | |
| Τριπλή παλμική αμπερομετρία (TPA) | √ | |
| Ενσωματωμένη ανίχνευση παλμού με αμπερομετρικό σύστημα (IPAD) | √ | |
Ε: Εκτός από το σύστημα τριών ηλεκτροδίων, μπορεί ηΤρία ηλεκτρόδια δυνατοστάτη CS350M
Υποστηρίζει επίσης άλλες διαμορφώσεις όπως σύστημα 2-ηλεκτροδίων και 4-ηλεκτροδίων;
Α:Ναι, ο δυνατοστάτης με τρία ηλεκτρόδια CS350M είναι ένα ευέλικτο και κατανοητό εργαλείο για όλες τις ηλεκτροχημικές μετρήσεις.
Ε:Ποια είναι η διαφορά ανάμεσα σε ένα σύστημα 2 ηλεκτροδίων και ένα σύστημα 3 ηλεκτροδίων;
Α:Στο σύστημα δύο ηλεκτροδίων, CE και RE συνδέονται από κοινού σε ένα ηλεκτρόδιο, ενώ WE και SENSE συνδέονται από κοινού στο αντίθετο ηλεκτρόδιο, και στη συνέχεια μετράται ολόκληρο το δυναμικό,συμπεριλαμβανομένου του δυναμικού στη διεπαφή μεταξύ CE και ηλεκτρολύτηΕπομένως, εάν το δυναμικό διεπαφής δεν έχει κρίσιμη επίδραση σε ολόκληρη τη μελέτη, μπορεί να χρησιμοποιηθεί ένα σύστημα δύο ηλεκτροδίων.Το σύστημα 2 ηλεκτροδίων χρησιμοποιείται συνήθως για την αποθήκευση ή τη μετατροπή ενέργειας.Χρησιμοποιείται επίσης για τη μέτρηση της υπερταχείας κινητικής των διεργασιών ηλεκτροδίων ή για τη μέτρηση της ηλεκτροχημικής αντίστασης σε υψηλές συχνότητες.
Το σύστημα τριών ηλεκτροδίων είναι η πιο συχνά χρησιμοποιούμενη ρύθμιση στην ηλεκτροχημεία, στην οποία ελέγχονται οι ροές ρεύματος μεταξύ CE και WE, το δυναμικό μεταξύ WE και CE,και το δυναμικό μετριέται μεταξύ RE και Sense.
Ε: Γιατί χρησιμοποιούμε ένα σύστημα τριών ηλεκτροδίων για την αναλυτική ηλεκτροχημεία;
Α:Τα ηλεκτροχημικά πειράματα διεξάγονται σε ηλεκτροχημικό κύτταρο.ηλεκτρόδιο αναφοράς ((RE) και ηλεκτρόδιο αντίστροφο ((CE)Το RE χρησιμοποιείται για την παρακολούθηση του δυναμικού του ηλεκτροδίου εργασίας.Ένα καλό RE θα πρέπει να έχει σταθερό δυναμικό σε σχέση με το χρόνο και τη θερμοκρασία που δεν θα πρέπει να μεταβάλλεται με τη μετάβαση ενός μικρού ρεύματος επίσηςΣε αυτή τη μέθοδο, διατηρείται ένα σταθερό δυναμικό στο ηλεκτρόδιο εργασίας χρησιμοποιώντας τον μηχανισμό ανατροφοδότησης μέσω του ηλεκτροδίου αναφοράς.Το ηλεκτρόδιο αναφοράς προσφέρει πολύ υψηλή αντίστασηΓια το λόγο αυτό, για τη μέτρηση του ρεύματος, εμπλέκεται ένα άλλο ηλεκτρόδιο που ονομάζεται βοηθητικό ηλεκτρόδιο ή αντιελεκτρόδιο.Κυρίως το CE είναι ένα αδρανές μέταλλο όπως η πλατίνα κλπ..
Το ηλεκτρόδιο στο οποίο πραγματοποιούνται τροποποιήσεις με τη χρήση διαφόρων ηλεκτροχημικών τεχνικών ονομάζεται ηλεκτρόδιο εργασίας.Η αντιδραστική ενέργεια παρουσιάζεται στην επιφάνεια του ηλεκτροδίου εργασίαςΤο WE είναι το κύριο ηλεκτρόδιο όπου ελέγχεται το δυναμικό και μετριέται το ρεύμα. The use of a three-electrode potentiostat allows the potential at the working electrode and the current at the working electrode to be measured with little or no interference or contribution from the other electrodes.
