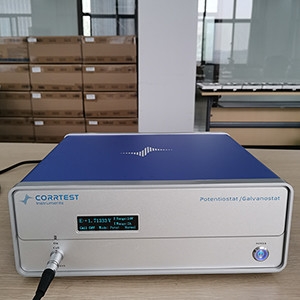

Μέτρηση διάβρωσης EIS Potentiostat και Galvanostat CS350M

Μέτρηση διάβρωσης EIS Potentiostat CS350M

Δοκιμαστικό σύστημα EISγανιστές γεννήτριας αυθαίρετης λειτουργίας DDS, δυνατοστάτη/γαλβανόστάτη υψηλής ισχύος, αναλυτής συσχέτισης διπλού καναλιού,Μετατροπείς και διεπαφές διπλής οδού υψηλής ταχύτητας 16bit/υψηλής ακρίβειας 24bit ADΤο μέγιστο ρεύμα είναι ± 2A, το εύρος δυναμικού είναι ± 10V. Το εύρος συχνοτήτων EIS είναι 10uHz ~ 1MHz. Μπορεί να χρησιμοποιηθεί για διάφορους ηλεκτροχημικούς τομείς όπως η διάβρωση, η ενέργεια, τα υλικά και η ηλεκτροανάλυση.Το ρεύμα μπορεί να αυξηθεί έως 20A/40A με ενισχυτή ρεύματος CS2020B/CS2040BΤο μοντέλο CS350M EIS potentiostat /galvanostat περιλαμβάνει πάνω από 40 ηλεκτροχημικές τεχνικές, συμπεριλαμβανομένων των OCP, EIS, LPR, CPP, Tafel, καμπύλης πόλωσης, οι οποίες χρησιμοποιούνται ευρέως για τη μέτρηση της διάβρωσης.

Εφαρμογές

● Μελέτη της διάβρωσης και αξιολόγηση της αντοχής στη διάβρωση των μετάλλων· ταχεία αξιολόγηση των αναστολέων της διάβρωσης, των επικαλύψεων και της αποτελεσματικότητας της προστασίας από την καθοδική διάβρωση

Το CS350M EIS potentiostat/galvanostat είναι ένα ολοκληρωμένο μοντέλο με όλες τις ηλεκτροχημικές μεθόδους, μπορεί επίσης να χρησιμοποιηθεί στους ακόλουθους τομείς και άλλους.

● Μελέτη των ενεργειακών υλικών (μπαταρία ιόντων λιθίου, ηλιακό κύτταρο, κυψέλη καυσίμου, υπερσυμπιεστές), προηγμένα λειτουργικά υλικά

● Ηλεκτροκαταλύση (HER, OER, ORR, CO2RR, NRR)

● Ηλεκτροσύνθεση, ηλεκτροστρωματοποίηση/ηλεκτροδιαθέτηση, οξείδωση ανόδου, ηλεκτρόλυση

Τεχνικές - Ποντικοστάτης CS350M

Σταθερή πόλωση

Δυναμικό ανοικτού κυκλώματος (OCP), δυνατοστατικό (καμπύλη I-T), γαλβανιοστατικό, δυνατοδυναμικό (γραφή Tafel), γαλβανιοδυναμικό (DGP)

Περαστική πόλωση

Πολλαπλά δυνατά βήματα,Πολλαπλά Στάδια ρεύματος,Πιθανές βήμα σκάλας (VSTEP),Γκαλβανική σκάλα-βήμα (ISTEP)

Μέθοδος Chrono

Χρονοποτεντομετρία (CP),Χρονοαμπεραμετρία (CA), χρονοκαουλομετρία (CC)

Δοκιμαστική

Η γραμμική σάρωση βολταμετρίας (LSV),Κυκλική βολταμετρία (CV),Δοκιμαστική ενέργεια,Τετραγωνική κυματική βολταμετρία (SWV) #,Διαφορετική βολταμετρία παλμού (DPV) #,Συνηθισμένη σφυγμοβολταμετρία (NPV),Διαφορετική φυσιολογική σφυγμοβόλταμετρία (DNPV) #,Δοκιμαστική ενέργεια,2^νΑρμονική στροφομετρία εναλλασσόμενης τάσης (SHACV),Μετασχηματισμός Fourier AC Voltammetry (FTACV)

Μετρήσεις διάβρωσης

Κύκλωμα πολωτικής καμπύλης (CPP),Γραμμική καμπύλη πόλωσης (LPR), Ηλεκτροχημική δυνατοκινητική επανενεργοποίηση (EPR), Ηλεκτροχημικός θόρυβος (EN), Αμπερόμετρο μηδενικής αντίστασης (ZRA)

Ηλεκτροχημική Φασματοσκόπηση Αντίστασης (ΕΙΣ)

Πιθανόστατο ΕΙΣ (Nyquist, Bode),Γαλβανωστατικό ΕΣΣ,Δυναμικό EIS (προαιρετική συχνότητα),Εναλλακτική συχνότητα EIS galvanostatic (επιλογική συχνότητα),Mott-Schottky,Ποντικοστατικό EIS έναντι χρόνου (μονή συχνότητα),Επικαιροποίηση των συστημάτων ηλεκτρονικής ενέργειας

Δοκιμή μπαταρίας

Τεχνική φόρτισης και εκφόρτισης μπαταρίας, γαλβανιοστατική φόρτιση και εκφόρτιση (GCD), δυνατοστατική φόρτιση και εκφόρτιση (PCD), δυνατοστατική τεχνική διαλείπουσας τιτλοποίησης (PITT),Τεχνική γαλβανοστατικής διαλείπουσας τιτλοποίησης (GITT)

Άμπερομετρική

Διαφορετική αμπερομετρία παλμού (DPA), διπλή διαφορετική αμπερομετρία παλμού (DDPA), τριπλή αμπερομετρία παλμού (TPA), ολοκληρωμένη ανίχνευση αμπερομετρίας παλμού (IPAD)

Επεκτάσεις

Ηλεκτροχημική απομάκρυνση/αποθέτηση, χύδην ηλεκτρόλυση με κολομετρία (BE), Rs Μέτρηση

Μέτρηση διάβρωσης

CS350M galvanostat ενσωματώνει όλες τις ηλεκτροχημικές τεχνικές για τη μέτρηση της διάβρωσης, όπως OCP, καμπύλη πόλωσης (ποτεντιοδυναμική), EIS,Κυκλική πόλωση CPP (καμπύλη παθητικοποίησης), Ηλεκτροχημική δυνατοκινητική επανενεργοποίηση (EPR), δοκιμή διάχυσης υδρογόνου, ZRA, ηλεκτροχημικός θόρυβος κλπ. Μπορεί να χρησιμοποιηθεί για τη μελέτη του μηχανισμού διάβρωσης των μετάλλων και της αντοχής στη διάβρωση,και να αξιολογήσει την αντοχή της επικάλυψης και την αποδοτικότητα του θυσιαστικού ρεύματος του ανωτούΜπορεί επίσης να χρησιμοποιηθεί για ταχεία εξέταση αναστολέων της διάβρωσης, μυκητοκτόνων κλπ.

Δείκτες πόλωσης Ti-συναλλασσίου και ανοξείδωτου χάλυβα σε διάλυμα 3% NaCl

ECN χαμηλού άνθρακα χάλυβα σε 0,05mol/LCl+0,1mol/LNaHCO3

Το galvanostat CS350M χρησιμοποιεί αλγόριθμο συνολικής συσχέτισης και τεχνική υπερ- δειγματοληψίας διπλού καναλιού και έχει ισχυρή ικανότητα αντι- παρεμβολής.Η εσωτερική αντίσταση του οργάνου είναι έως 10¹³Ω. Είναι κατάλληλο για μετρήσεις EIS υψηλής αντίστασης συστήματος (όπως επικάλυψη, σκυρόδεμα κλπ.)

Δοκιμή γήρανσης με ψεκασμό αλατιού επικάλυψης υψηλής αντίστασης

Πλεονεκτήματα

Πλήρης πλωτή

Όλα τα Corrtest potentiostat galvanostat είναι σχεδιασμένα ως πλήρως πλωτά και μπορούν να χρησιμοποιηθούν για ηλεκτροχημική μελέτη ηλεκτροδίων που συνδέονται με τη γη, όπως αυτοκλάβοι, μεταλλικά μέρη σε γέφυρες,τσιμέντο

Αποθήκευση δεδομένων σε πραγματικό χρόνο

Για το Corrtest potentiostat, τα δεδομένα μπορούν να αποθηκευτούν σε πραγματικό χρόνο.

Ηλεκτροχημική φασματοσκόπηση με αντίσταση EIS

● Ο δυνατοστάτης Corrtest χρησιμοποιεί αλγόριθμο ολοκλήρωσης συσχέτισης και τεχνική υπερ-απομίμησης διπλού καναλιού και έχει ισχυρή ικανότητα αντι-διαταραχής.¹³Ω. Είναι κατάλληλο για μετρήσεις EIS συστήματος υψηλής αντίστασης (όπως επικάλυψη, σκυρόδεμα κλπ.)

● Με την τεχνολογία μεταφοράς σταθερού ρεύματος και της τεχνολογίας παραμερισμού συνεχούς ρεύματος, ο δυνατοστάτης Corrtest μπορεί να χρησιμοποιηθεί για τη μέτρηση της αντίστασης της μπαταρίας υπό κατάσταση φόρτισης και εκφόρτισης,κατάλληλο για σύστημα εξαιρετικά χαμηλής αντίστασης (όπως μπαταρία 18650, μπαταρία μαλακού πακέτου, πυρήνας μπαταρίας...)

Σύστημα πολλαπλών ηλεκτροδίων

● Υποστήριξη συστήματος 2-, 3-, 4-ηλεκτροδίων, μπορεί να χρησιμοποιηθεί για τη δοκιμή της εσωτερικής αντίστασης της μπαταρίας ή τη μέτρηση της αντίστασης λεπτής ταινίας 4-ηλεκτροδίων

● Με μηδενική αντίσταση για τη μέτρηση του γαλβανικού ρεύματος

Συσκευή ανάπτυξης λογισμικού (SDK)

Μπορούμε να παρέχουμε δευτερεύουσες διεπαφές ανάπτυξης, γενικές διεπαφές API και παραδείγματα ανάπτυξης, και μπορούμε να πραγματοποιήσουμε κλήσεις δεδομένων για το Labview, C, C++, C#, VC και άλλα προγράμματα,που είναι βολικό για τη δευτερογενή ανάπτυξη και προσαρμογή μεθόδων δοκιμής.

Επιλογές υψηλού ρεύματος και υψηλής συμμόρφωσης

●Με τον ενισχυτή CS2020B/CS2040B, το ρεύμα μπορεί να αυξηθεί σε 20A/40A, το οποίο πληροί τις απαιτήσεις στις κυψέλες καυσίμου, στη μπαταρία ισχύος, στην ηλεκτροπληρωμή κλπ.

●Μπορεί να προσαρμόσει το όργανο σε 30V υψηλής τάσης συμμόρφωσης, η οποία πληροί τις απαιτήσεις δοκιμής σε λύσεις χαμηλής αγωγιμότητας (οργανικό σύστημα, σύστημα σκυροδέματος κλπ.),ειδικά κατάλληλο για μελέτες μείωσης του άνθρακα και του αζώτου.

Πολυδιάστατη ανάλυση δεδομένων

Το CS Studio είναι το λογισμικό για το Corrtest potentiostat για τον έλεγχο πειραμάτων και την ανάλυση δεδομένων.Ανάλυση ολοκλήρωσης και ανάλυση ύψους κορυφής της βολταμετρικής καμπύλης, προσαρμογή ισοδύναμου κυκλώματος EIS και προσαρμογή φάσματος αντίστασης κλπ.

● Πολυμετρική καμπύλη πόλωσης

● Εγκατάσταση EIS

● Ηλεκτροχημική ανάλυση θορύβου

● Υπολογισμός ψευδοδοκινητότητας

● Ειδική χωρητικότητα GCD, απόδοση

● Ανάλυση σχεδίων Mott-Schottky

● Ανάλυση βιογραφικού σημείου

Δοκιμή συνδυασμού

Το λογισμικό CS studio υποστηρίζει τη δοκιμή συνδυασμού για διάφορα πειράματα για την επίτευξη ευέλικτων και

Μπορείτε να ορίσετε τις παραμέτρους για κάθε πείραμα εκ των προτέρων, και να ορίσετε τα διαστήματα, χρόνο αναμονής κλπ. μεταξύ κάθε πειράματος.

Για παράδειγμα: στην παρακάτω εικόνα, ο χρήστης ορίζει ένα πρόγραμμα για τη μέτρηση της διάβρωσης.

Δοκιμή συνδυασμού: μετρήσεις διάβρωσης

Χαρακτηριστικά λογισμικού

Κυκλική βολταμετρία:Το λογισμικό CS studio παρέχει στους χρήστες ένα ευέλικτο κιτ εξομάλυνσης / διαφορικής / ολοκλήρωσης, το οποίο μπορεί να ολοκληρώσει τον υπολογισμό του ύψους κορυφής, της περιοχής κορυφής και του δυναμικού κορυφής των καμπυλών CV.κατά την ανάλυση των δεδομένων, υπάρχει λειτουργία επιλογής ακριβών κύκλων για να εμφανιστεί.

Πίνακας και ποσοστό διάβρωσης:Το CS studio παρέχει επίσης ισχυρή μη γραμμική προσαρμογή στην εξίσωση Butler-Volmer της καμπύλης πόλωσης.αντίσταση πόλωσηςΜπορεί επίσης να υπολογίσει την πυκνότητα του φάσματος ισχύος, την αντίσταση θορύβου και την αντίσταση του φάσματος θορύβου με βάση τις μετρήσεις ECN.

Ανάλυση EIS:Μπόουντ, Νάικγουιστ, Μοτ-Σκότκι

Κατά την ανάλυση των δεδομένων EIS, υπάρχει ενσωματωμένη λειτουργία προσαρμογής για να σχεδιαστεί το προσαρμοσμένο ισοδύναμο κύκλωμα.

Ενημερωτικά ερωτήματα

Ε: Μπορώ να εγκαταστήσω και να δω το λογισμικό χωρίς να συνδέσω το Corrtest potentiostat πριν από την αγορά;

Α:Το λογισμικό μας έχει λειτουργία επίδειξης, μπορούμε να σας το στείλουμε και μπορείτε να το εκτελέσετε και να δείτε πώς λειτουργεί, ακόμα και χωρίς δυνατοστάτη.

Ε: Ποια είναι η τυπική προμήθεια του δυνατοστατικού γαλβανοστατικού CS350M;

Α:Διοικητής οργάνου CS350M x1, λογισμικό στούντιο CS x1, καλώδιο ρεύματος x1, καλώδιο USB x1, καλώδιο ηλεκτροδίων x2, κελί ψεύτικο x1, εγχειρίδιο

Ε: Για τη μέτρηση της διάβρωσης, μπορείτε να προτείνετε κάποια αξεσουάρ;

Α:Ναι.Προμηθεύουμε επίσης όλα τα είδη ηλεκτροδίων και κυψελών. Για τη μέτρηση της διάβρωσης, μπορείτε να επιλέξετε CS930 κύτταρο γυαλιού, CS900 κορεσμένο ηλεκτρόδιο αναφοράς calomel,CS921 ηλεκτρόδιο εργασίας μετάλλων, CS946 υποκείμενο δείγματος κλπ.

Ε: Είμαι νέος στη μέτρηση της διάβρωσης και δεν είχα χρησιμοποιήσει πριν το Corrtest potentiostat.

Α:Ναι. Μαζί με το δυνατοστάτη, παρέχουμε λεπτομερή εγχειρίδιο & εκπαιδευτικά βίντεο. Μπορούμε επίσης να οργανώσουμε εκπαίδευση στο διαδίκτυο για το πώς να χρησιμοποιήσετε το δυνατοστάτη. Ακόμα και αν είστε νέοι στο πεδίο της διάβρωσης, μην ανησυχείτε.Μπορούμε να δώσουμε συμβουλές και καθοδήγηση, καθώς διαθέτουμε επαγγελματική τεχνική ομάδα, όλοι με ηλεκτροχημικό και διάβρωση υπόβαθρο (μάστερ ή διδακτορικό).

Ε: Τι λέτε για την υπηρεσία μετά την πώληση;

Α:1-Περίοδος εγγύησης: 5 χρόνια.

2Παρέχει οδηγίες εγκατάστασης και εγχειρίδιο, βίντεο εγκατάστασης λογισμικού.

3. Ζωή δωρεάν αναβάθμιση λογισμικού του ίδιου μοντέλου και τεχνική υπηρεσία

ΕΡ: Δεδομένου ότι η χώρα μου έχει διαφορετική τάση / συχνότητα ηλεκτρικής ενέργειας από την Κίνα, είναι συμβατός ο CS350M potentiostat με το σύστημα ηλεκτρικής ενέργειας της χώρας μας;

Α: Ναι. Όσο γνωρίζουμε τον προορισμό σας, θα βεβαιωθούμε ότι ο δυνατοστάτης Corrtets είναι συμβατός με τις τοπικές εγκαταστάσεις, την τάση, τη συχνότητα, τη γλώσσα,Μπορείτε απλά να το συνδέσετε και να το χρησιμοποιήσετε απευθείας χωρίς ανησυχίες.
