RRDE 2 κανάλια δυνατοστάτη CS2350M Bipotentiostat με EIS και στα δύο κανάλια

Δύο κανάλια δυνατοστάτη RRDE CS2350Mδιποτατικοστάτηςμε EIS και στα δύο κανάλιαΈτσι είναι ίσο με το να έχετε δύο σετ δυνατοστάτη σε ένα όργανο.Η πλήρης πλωτή μονάδα και η σχεδίαση της ηλεκτρικής απομόνωσης εγγυώνται ότι κάθε κανάλι είναι εντελώς ανεξάρτητο., η οποία εξασφαλίζει ακριβή δεδομένα.CS2350Mβιποτεντικοστάτης,Κάθε κανάλι παρέχει πλήρεις ηλεκτροχημικές τεχνικές, συμπεριλαμβανομένου του EIS.Τα δύο κανάλια μπορούν από κοινού να ολοκληρώσουν το πείραμα ενός συστήματος δύο ηλεκτροδίων όπως το RRDE και το τεστ διάχυσης υδρογόνου.Καλύτερα από πολλούς άλλους διπλωματικούς σταθμούς στην αγορά., το πείραμα μπορεί να διεξαχθεί ταυτόχρονα σε κάθε κανάλι.Δύο κανάλια δυνατοστάτη RRDE CS2350Mδιποτατικοστάτηςμε EIS και στα δύο κανάλιαΤο EIS είναι το πραγματικό δυνατοστάτη διπλού καναλιού. Χρησιμοποιεί σύνδεση Ethernet.

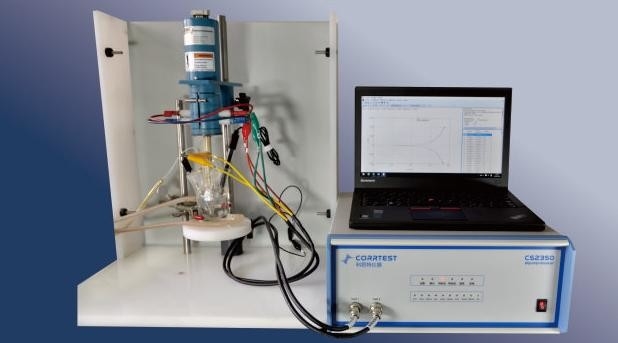

Η φωτογραφία του RRDE 2-κανάλι δυνατοστάτη CS2350M bipotentiostat με EIS και στα δύο κανάλια

Δύο κανάλια δυνατοστάτη CS2350MΤο bipotentiostat έχει 2 σετ μονοκαναλιού δυνατοστάτη στο όργανο.

(1) Ηλεκτροσύσταση, ηλεκτροθέτηση (ηλεκτροπλέτιση), ανοδική οξείδωση, ηλεκτρόλυση

(2) Ηλεκτροκαταλύσεις όπως η αντίδραση μείωσης οξυγόνου (ORR), η μείωση OER, HER, CO2.
(3) Η μπαταρία ιόντων λιθίου, ηλιακό κύτταρο, κυψέλη καυσίμου, υπερσυμπιεστήρας, υλικά προηγμένης λειτουργίας, αισθητήρας κλπ.
(4) Συμπεριφορά διάβρωσης των μετάλλων και αξιολόγηση της αντιβροχής

(5) Γρήγορη αξιολόγηση του αναστολέα, του σταθεροποιητή ποιότητας νερού, της επικάλυψης και της αποτελεσματικότητας της καθοδικής προστασίας.

Τυπικές εφαρμογέςΔύο κανάλια δυνατοστάτη CS2350Mbipotentiostat:

Επικεφαλής ηλεκτρόδιο δακτυλικού δίσκου (RRDE)

Μελέτη αντίδρασης οξείδωσης/μείωσης (ORR): κατά τη μέτρηση της καμπύλης πόλωσης του ηλεκτρόδου δίσκου στο κύριο κανάλι, εφαρμόζεται σταθερό δυναμικό πόλωσης στο ηλεκτρόδιο δακτυλίου,και έτσι να ανιχνεύσει τα ενδιάμεσα προϊόντα στο ηλεκτρόδιο δίσκουΗ δοκιμή RRDE γίνεται η τυπική μέθοδος για τη μελέτη ORR.Δύο κανάλια δυνατοστάτη CS2350Mδιποτατικοστάτηςμε EIS και στα δύο κανάλιαμπορεί να συνδεθεί με οποιοδήποτε εξοπλισμό RRDE.

Κατά την εκτέλεση της δοκιμής RRDE, εάν χρησιμοποιείται διπλό δυνατοστατικό, η δοκιμή μπορεί να εκτελεστεί απευθείας με την τεχνική RRDE.αντί για ένα σύνολο δυαδικών δυνατοστατών CS2350M, θα πρέπει να επιλέξετε τη λειτουργία "επιπλέων" και για τα δύο σετ ενιαίου καναλιού για να αποφευχθεί η παρεμβολή μεταξύ των εν δυνάμει στατιστικών.

ΦαΔοκιμή ραδιενέργειας

Στην ηλεκτροκαταλύση, η αποδοτικότητα Faradaic μετριέται για την αξιολόγηση της απόδοσης του καταλύτη.Ένα σταθερό ρεύμα θα εφαρμοστεί στον δίσκο και να συμβεί OER και να παράγουν οξυγόνο. Μια σταθερή τάση εφαρμόζεται στο δαχτυλίδι και συμβαίνει ORR και καταναλώνουν οξυγόνο. Η αποδοτικότητα Faradaic μπορεί να υπολογιστεί με βάση το ρεύμα δίσκου και το ρεύμα δακτυλίου.

ΠροδιαγραφέςτουΔύο κανάλια δυνατοστάτη RRDE CS2350M με EIS και στα δύο κανάλια

ΤεχνικέςτουΔύο κανάλια δυνατοστάτη RRDE CS2350M με EIS και στα δύο κανάλια

ΒΙποτενσιοστάτης

• Δοκιμή διάχυσης υδρογόνου (HDT)
• Ελκτροδίδα δίσκου περιστρεφόμενου δαχτυλιδιού (RRDE)
• Δοκιμή αποτελεσματικότητας Faraday (FE)

Σταθερή πόλωση

• Δυναμικό ανοικτού κυκλώματος (OCP)
• Ποντικοστατική (καμπύλη I-T)
• Γκαλβανιοστατικά
• Ποντικοδυναμική (γραφή του Τάφελ)
• Γκαλβανδυναμική (DGP)

Περαστική πόλωση

• Πολλαπλά δυνατά βήματα
• Πολλαπλά Στάδια ρεύματος
• Πιθανές βήμα σκάλας (VSTEP)
• Γκαλβανική σκάλα-βήμα (ISTEP)

Μέθοδος Chrono

• Χρονοποτεντομετρία (CP)
• Χρονοαμπεραμετρία (CA)
• Χρονοκαουλομετρία (CC)

Δοκιμαστική

• Η γραμμική σάρωση βολταμετρίας (LSV)
• Κυκλική βολταμετρία (CV)
• Δοκιμαστική ενέργεια
• Διάμετρος στρεμμάτων (SWV)
• Διαφορετική βολταμετρία παλμού (DPV)
• Συνηθισμένη βολταμετρία παλμού (NPV) #
• Διαφορετική φυσιολογική βολταμετρία παλμού (DNPV)
• Δοκιμαστική ενέργεια
• 2η αρμονική μεταβλητή τάσης (SHACV)
• Μετασχηματισμός Fourier AC Voltammetry (FTACV)

Ηλεκτροχημική φασματοσκόπηση με αντίσταση (EIS)

• ΕΙΣ έναντι συχνότητας (Nyquist, Bode)
• Γαλβανωστατικό ΕΣΣ
• ΕΙΣ έναντι δυναμικού (IMPE) ((Mott-Schottky)
• ΕΙΣ έναντι χρόνου (IMPT)
• Γκαλβανιοστατικό ΕΣΙ έναντι χρόνου

Μετρήσεις διάβρωσης

• Κύκλωμα πολωτικής καμπύλης (CPP)
• Γραμμική καμπύλη πόλωσης (LPR)
• Ηλεκτροχημική δυνατοκινητική επανενεργοποίηση (EPR)
• Ηλεκτροχημικός θόρυβος (EN)
• Μηδενική αντίσταση Ammeter (ZRA)

Δοκιμή μπαταρίας

• Η φόρτιση και η εκφόρτιση της μπαταρίας
• Επικοινωνία με ηλεκτρονικό δίκτυο
• Πωθησιακή φόρτιση και εκφόρτιση (PCD)
• Τεχνική δυνητικοστατικής διαλείπουσας τιτλοποίησης (PITT)
• Τεχνική γαλβανοστατικής διαλείπουσας τιτλοποίησης (GITT)

Άμπερομετρική

• Διαφορετική αμπερομετρία παλμού (DPA)
• Διπλή διαφορική παλμική αμπερομετρία (DDPA)
• Τριπλή παλμική αμπερομετρία (TPA)
• Ενσωματωμένη ανίχνευση παλμού με αμπερομετρικό σύστημα (IPAD)

Αποσύνδεση της βολταμετρίας

• Δυνατοστατική αποκόλληση
• Γραμμική αποκόλληση
• Απογύμνωση σκάλας
• Αφαίρεση τετραγωνικών κυμάτων
• Διαφορετική παλμική βολταμετρία
• Κανονική παλμική βολταμετρία απομάκρυνση
• Διαφορετικός κανονικός σφυγμός

Πλεονεκτήματα του δυνατοστατικού 2 καναλιών CS2350M:

Πλήρης πλωτή

Όλα τα δυνητικοστάτη / γαλβανοστάτη Corrtest, συμπεριλαμβανομένου του CS2350M Biptentiostat, έχουν σχεδιαστεί για να επιπλέουν πλήρως και μπορούν να χρησιμοποιηθούν για ηλεκτροχημικές μελέτες ηλεκτροδίων που συνδέονται με τη γη,όπως αυτόκλαβο, μεταλλικό μέρος σε γέφυρα, σκυρόδεμα

Αποθήκευση δεδομένων σε πραγματικό χρόνο

Τα δεδομένα του πειράματος μπορούν να αποθηκευτούν σε πραγματικό χρόνο. Ακόμα και αν η δοκιμή διακοπεί από διακοπή ρεύματος, τα δεδομένα θα αποθηκευτούν αυτόματα.και μπορεί να ανοίξει άμεσα.

ΕΙΣ

● Corrtest potentiostat incl. CS2350M Biptentiostat χρησιμοποιεί αλγόριθμο ολοκλήρωσης συσχέτισης και τεχνική υπερ- δειγματοληψίας διπλού καναλιού και έχει ισχυρή ικανότητα αντι- παρεμβολής.Η εσωτερική αντίσταση του οργάνου είναι έως 10¹³Ω. Είναι κατάλληλο για μετρήσεις EIS συστήματος υψηλής αντίστασης (όπως επικάλυψη, σκυρόδεμα κλπ.)

● Με την τεχνολογία μεταφοράς σταθερού ρεύματος και της τεχνολογίας παραμερισμού συνεχούς ρεύματος, ο δυνατοστάτης Corrtest μπορεί να χρησιμοποιηθεί για τη μέτρηση της αντίστασης της μπαταρίας υπό κατάσταση φόρτισης και εκφόρτισης,κατάλληλο για σύστημα εξαιρετικά χαμηλής αντίστασης (όπως μπαταρία 18650, μπαταρία μαλακού πακέτου, πυρήνας μπαταρίας...)

Σύστημα πολλαπλών ηλεκτροδίων

● Υποστήριξη συστήματος 2-, 3-, 4-ηλεκτροδίων, μπορεί να χρησιμοποιηθεί για τη δοκιμή της εσωτερικής αντίστασης της μπαταρίας ή τη μέτρηση της αντίστασης λεπτής ταινίας 4-ηλεκτροδίων

● Με μηδενική αντίσταση για τη μέτρηση του γαλβανικού ρεύματος

Συσκευή ανάπτυξης λογισμικού (SDK)

Μπορούμε να παρέχουμε δευτερεύουσες διεπαφές ανάπτυξης, γενικές διεπαφές API και παραδείγματα ανάπτυξης, και μπορούμε να πραγματοποιήσουμε κλήσεις δεδομένων για το Labview, C, C++, C#, VC και άλλα προγράμματα,που είναι βολικό για τη δευτερογενή ανάπτυξη και προσαρμογή μεθόδων δοκιμής.

Επιλογή υψηλού ρεύματος

●Με τον ενισχυτή CS2020B/CS2040B, το ρεύμα μπορεί να αυξηθεί σε 20A/40A, το οποίο πληροί τις απαιτήσεις στις κυψέλες καυσίμου, στη μπαταρία ισχύος, στην ηλεκτροπληρωμή κλπ.

Πολυδιάστατη ανάλυση δεδομένων

Το CS Studio είναι το λογισμικό για το Corrtest potentiostat incl. CS2350M Biptentiostat με EIS και στα δύο κανάλια για έλεγχο πειραμάτων και ανάλυση δεδομένων.παραγωγή, ολοκλήρωση και ανάλυση ύψους κορυφής της βολταμετρικής καμπύλης, προσαρμογή ισοδύναμου κυκλώματος EIS και προσαρμογή φάσματος αντίστασης κλπ.

● Πολυμετρική καμπύλη πόλωσης

● Εγκατάσταση EIS

● Ηλεκτροχημική ανάλυση θορύβου

● Υπολογισμός ψευδοδοκινητότητας

● Ειδική χωρητικότητα GCD, απόδοση

● Ανάλυση σχεδίων Mott-Schottky

● Ανάλυση βιογραφικού σημείου

Δοκιμή συνδυασμού

Το λογισμικό CS studio υποστηρίζει τη δοκιμή συνδυασμού για διάφορα πειράματα για την επίτευξη ευέλικτων και

Μπορείτε να ορίσετε τις παραμέτρους για κάθε πείραμα εκ των προτέρων, και να ορίσετε τα διαστήματα, χρόνο αναμονής κλπ. μεταξύ κάθε πειράματος.

Δοκιμή συνδυασμού: δοκιμές διάβρωσης

Δοκιμή συνδυασμού: Δοκιμές ψευδοσυμπιεστών

Χαρακτηριστικά λογισμικού

Κυκλική βολταμετρία:Το λογισμικό CS studio παρέχει στους χρήστες μια ευέλικτη εξομάλυνση/διαφορική/ενσωμάτωσηΣτην τεχνική CV, κατά τη διάρκεια της ανάλυσης των δεδομένων, υπάρχει λειτουργία επιλογής ακριβούς κύκλου (s) για να εμφανιστεί.

Πίνακας και ποσοστό διάβρωσης:Το CS studio παρέχει επίσης ισχυρή μη γραμμική προσαρμογή στην εξίσωση Butler-Volmer της καμπύλης πόλωσης.αντίσταση πόλωσηςΜπορεί επίσης να υπολογίσει την πυκνότητα του φάσματος ισχύος, την αντίσταση θορύβου και την αντίσταση του φάσματος θορύβου με βάση τις μετρήσεις EN.

Δοκιμή και ανάλυση μπαταρίας:

Η απόδοση φόρτισης και εκφόρτισης, η χωρητικότητα, η ειδική χωρητικότητα, η ενέργεια φόρτισης και εκφόρτισης.

Ανάλυση EIS:Μπόουντ, Νάικγουιστ, Μοτ-Σκότκι

Κατά την ανάλυση των δεδομένων EIS, υπάρχει ενσωματωμένη λειτουργία προσαρμογής για να σχεδιαστεί το προσαρμοσμένο ισοδύναμο κύκλωμα.

Ε: Είναι το Corrtest σας;Δύο κανάλια δυνατοστάτη CS2350Mδιποτατικοστάτης συμβατό με άλλους περιστροφείς RRDE;

Α: Ναι. Ο διπλωματικός μας σταθμός είναι συμβατός με οποιονδήποτε περιστροφέα RRDE, επειδή το θέμα είναι η σύνδεση των ηλεκτροδίων RRDE με τα καλώδια ηλεκτροδίων.

Ε: Μπορώ να εγκαταστήσω και να δω το λογισμικό χωρίς σύνδεση;Δύο κανάλια δυνατοστάτη CS2350Mδιποτατικοστάτηςπριν την αγορά;

Α: Κατά τη διάρκεια της επικοινωνίας πριν από την πώληση, έχουμε πελάτες που θέλουν να δουν το λογισμικό CS studio μας πριν αποφασίσουν να αγοράσουν.και στη συνέχεια ακολουθήστε τα βήματα για να χρησιμοποιήσετε το πακέτο χωρίς σύνδεση ένα Corrtest potentiostat.

Ε: Πώς να ελέγξετε και να κρίνετε αν ηΔύο κανάλια δυνατοστάτη CS2350Mδιποτατικοστάτηςμε EIS και στα δύο κανάλιαΔουλεύει κανονικά;

Α: Μπορείτε να χρησιμοποιήσετε το κελί ψεύτικο (το παρέχουμε μαζί με το CS2350M Bipotentiostat) για να κρίνετε εάν το δυνατοστάτη λειτουργεί κανονικά.Μπορείτε να κάνετε το δυνατοστατικόΘα πρέπει να ακολουθήσουν τον νόμο του Ωμ.

Ε:Ποια είναι η διαφορά μεταξύ RDE και RRDE; Ποιες είναι οι εφαρμογές του καθενός;

Α: Τα RDE και RRDE είναι και τα δύο περιστρεφόμενα ηλεκτρόδια εργασίας, τα οποία είναι απαραίτητα για κινητικές μελέτες, όπως ORR ή HOR. Δεν είναι απαραίτητα για άλλες δοκιμές, όπως HER ή OER, αλλά καλύτερα αν είναι διαθέσιμα.

Ε:Κατά τη διάρκεια της δοκιμής RRDE για ORR, hΗ τάση δακτυλίου προσδιορίζεται κατά τη δοκιμή του αριθμού μεταφοράς ηλεκτρονίων και της απόδοσης υπεροξειδίου του υδρογόνου.

Α: Οποιαδήποτε τιμή μεταξύ 1,2-1,5 V RHE είναι ΟΚ, όπως 1,3 V RHE, με βάση την οξείδωση των ενδιάμεσων προϊόντων υπεροξειδίου του υδρογόνου χωρίς να προκαλείται άλλη παρενέργεια.
