CS2020B 20A Σημαντικός ενισχυτής ρεύματος υψηλού ρεύματος υψηλής ισχύος δυνατοστάτης

20A Σημαντικό ρεύμα υψηλό ρεύμα υψηλής ισχύος δυνατοστάτης

CS2020B Ενισχυτής ρεύματος

Το ενιαίο κανάλι δυνατοστάτη (CS350M/CS310M/CS300M κλπ.) μπορεί να επιτύχει μέγιστη ισχύ ± 2A/10V όταν χρησιμοποιείται μόνος του.Η τιμή αυτή είναι ±1A/10V για κάθε κανάλι του δυαδικοποιητή (CS2350M/CS2150M) και του πολυκανάλιου δυαδικοποιητή (CS310X)..

Ένας ενισχυτής ρεύματος CS2020B μπορεί να συνδεθεί με ενιαίο, δι-ή πολυκαναλικό δυνατοστάτη για την αύξηση του ρεύματος (μέχρι 20A).Παρακαλούμε σημειώστε ότι ένα σύνολο CS2020B μπορεί να ενισχύσει μόνο ένα κανάλι δι- / πολυ-κανάλι potentiostat.

Όταν δεν συνδέεται ο ενισχυτής, ο δυνατοστάτης μπορεί επίσης να χρησιμοποιείται μόνος του.

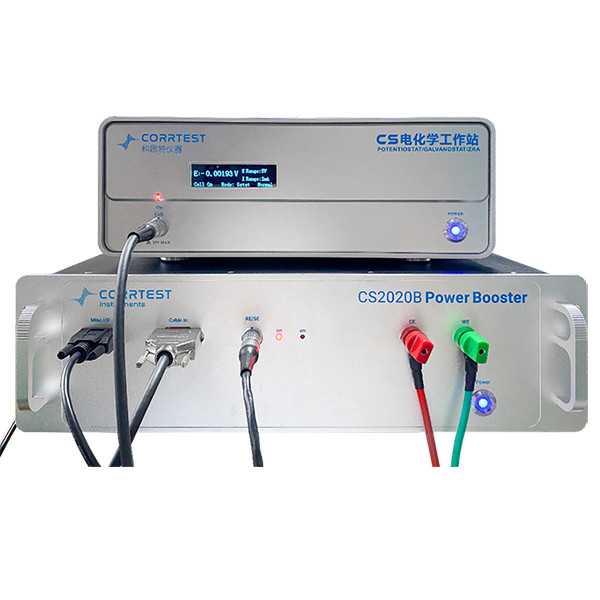

CS2020B ενισχυτής ρεύματος + ενιαίο κανάλι δυνατοστάτη (όπως CS350M)

CS2020B ενισχυτής ρεύματος +πολυκαναλικός δυνατοστάτης (στη θέση του κόκκινου)

Σχήμα 1: Κλίση για το γαλβανόστατικό πείραμα - σταθερό ρεύμα εξόδου μέχρι 20A

Σχήμα 2: Σύνδεση του CS2020B με τον άνοδο και τον καθοδικό πυρήνα της μπαταρίας

Σχήμα 3: Αποτελέσματα EIS του πυρήνα μπαταρίας CATL-LAE895

Βασικές προδιαγραφές (όταν συνδυάζεται το CS2020B+δυνητικό στατιστικό)

Πεδίο δυναμικού: ±10V

Πεδίο ρεύματος: ±20A

Διάστημα ρεύματος: 20Διάστημα σταθερό

Τεχνική διάταξη: ±13V (όταν η ισχύς εξόδου είναι ±20A)

Διάστημα συχνοτήτων EIS: =50KHz

Επικοινωνία: RS485

Τεχνικές (όταν συνδυάζεται το CS2020B+δυνητικό στατιστικό)

Σταθερή πόλωση

• Δυναμικό ανοικτού κυκλώματος (OCP)

• Ποντικοστατική (καμπύλη I- T)

• Γαλβανωστατικά

• Ποντικοδυναμική (γράφημα Τάφελ)

• Γαλβανοδυναμική (DGP)

Περαστική πόλωση

• Πολλαπλά δυνατά βήματα

• Πολλαπλά Στάδια ρεύματος

• Πιθανές βήματα σκάλας (VSTEP)

• Γκαλβανική σκάλα-βήμα (ISTEP)

Μέθοδος Chrono

• Χρονοποτιομετρία (CP)

• Chronoamperametry (CA)

• Χρονοκαουλομετρία (CC)

Δοκιμαστική

• Γραμμική σάρωση βολταμετρίας (LSV)

• Κυκλική βολταμετρία (CV)

Ηλεκτροχημική φασματοσκόπηση με αντίσταση (EIS)

• ΕΙΣ έναντι συχνότητας (IMP)

• EIS έναντι χρόνου (IMPT)

• ΕΙΣ έναντι δυναμικού (IMPE) ((Mott-Schottky)

Δοκιμή μπαταρίας

• Η φόρτιση και η εκφόρτιση της μπαταρίας

• Γαλβανιοστατική φόρτιση και εκφόρτιση (GCD)

• Ποντικοστατική φόρτιση και εκφόρτιση (PCD)

• Τεχνική δυνητικοστατικής διαλείπουσας τιτλοποίησης (PITT)

• Τεχνική γαλβανιοστατικής διαλείπουσας τιτλοποίησης (GITT)

Μετρήσεις διάβρωσης

• Κύκλικη καμπύλη πόλωσης (CPP)

• Γραμμική καμπύλη πόλωσης (LPR)

• Ηλεκτροχημική δυνατοκινητική επανενεργοποίηση (EPR)

• Ηλεκτροχημικός θόρυβος (EN)

• Μηδενική αντίσταση Ammeter (ZRA)

Τυποποιημένη παροχή για τον ενισχυτή CS2020B:

-CS2020B όργανο ενίσχυσης ρεύματος*1 σύνολο

- Καλώδιο τροφοδοσίας * 1 τεμάχιο

- Καλώδιο σύνδεσης DB9 σεριακής θύρας * 2 τεμάχια (1 για αντικατάσταση στο μέλλον σε περίπτωση που χαλάσει)

- Καλώδιο σύνδεσης DB15* 2 τεμάχια (1 για αντικατάσταση)

- Πιθανό καλώδιο δειγματοληψίας* 2 τεμάχια (1 για αντικατάσταση)

- CS2020B Ειδικά ηλεκτροδικά καλώδια (καλώδιο ηλεκτροδίων αλιγάτορα*2 και καλώδιο ηλεκτροδίων τερματικού χαλκού*2, 1 τεμάχιο το καθένα για αντικατάσταση)

- Φανταστικό κύτταρο υψηλής ισχύος *1
